JBL 2245H 修理 ①

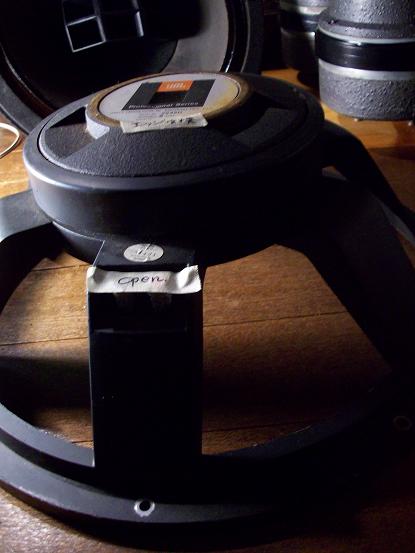

JBL 4ウェイモニター4345用に開発された46cmウーファー2245Hの修理です。
100mm径、25mm長、銅リボン、エッジワイズ巻きのロングボイスコイル。

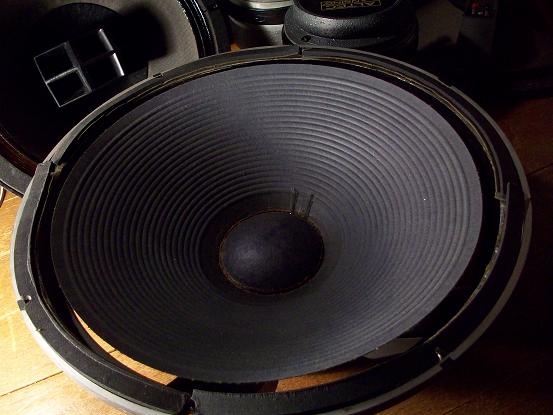

分解してみたら・・・


エッジワイズ巻きボイスコイルが・・・


ボイスコイルが磁気回路にタッチ状態で動作し、削られた様だ。

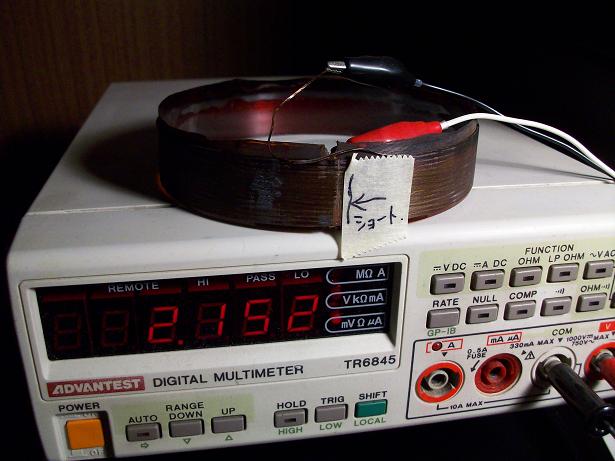

約2 ohmsに下がっている。           ショートだ!!
おまけにボビンも発熱で焼けている。・・・・・・・・・・???。

フウゥ・・・ 困った!




by audiooyazi | 2009-11-15 20:44 | スピーカー修理
