エッジ修理

こんばんは。

フォステクスUP220のエッジ修理をしています。

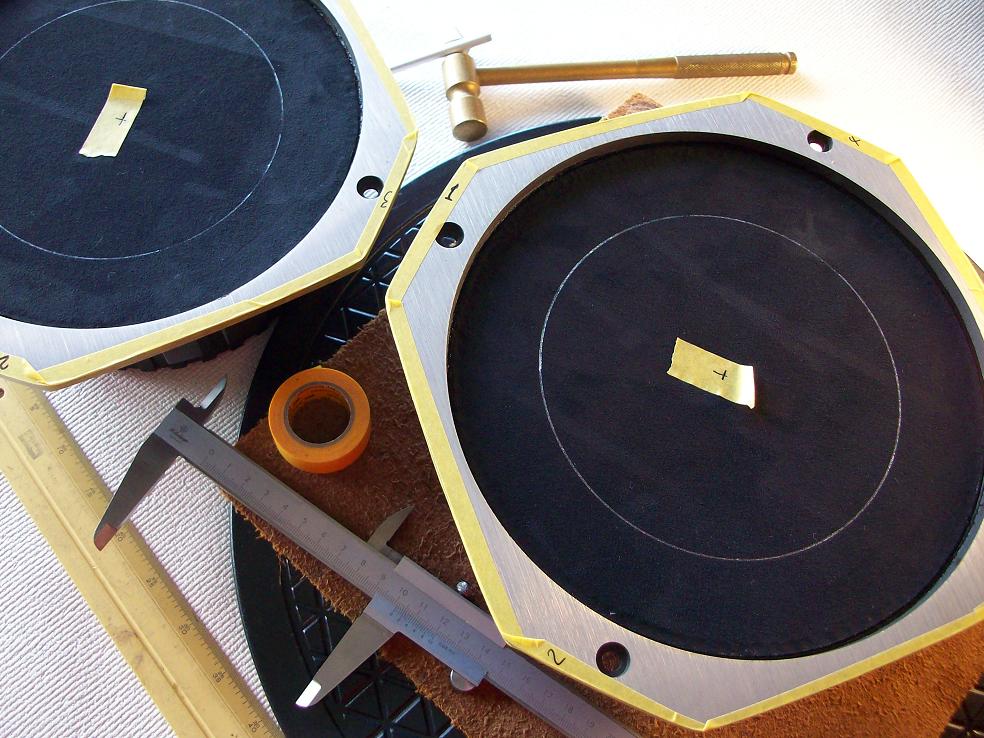

フレームとエッジはいい感じに接着できましたので

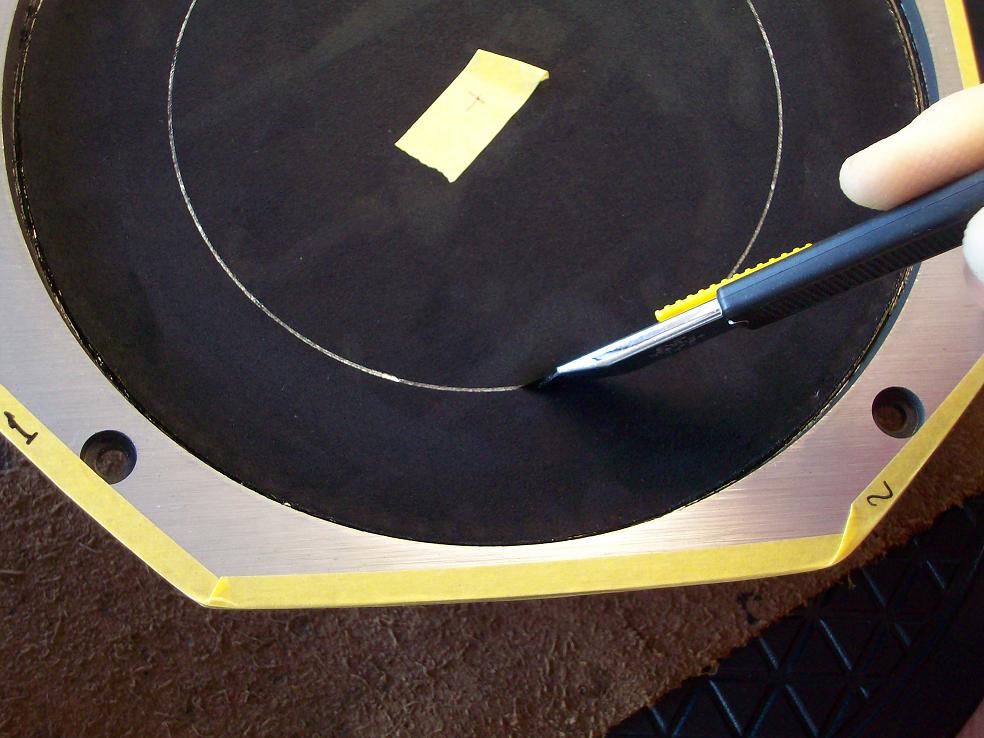

エッジの内周をカットします。

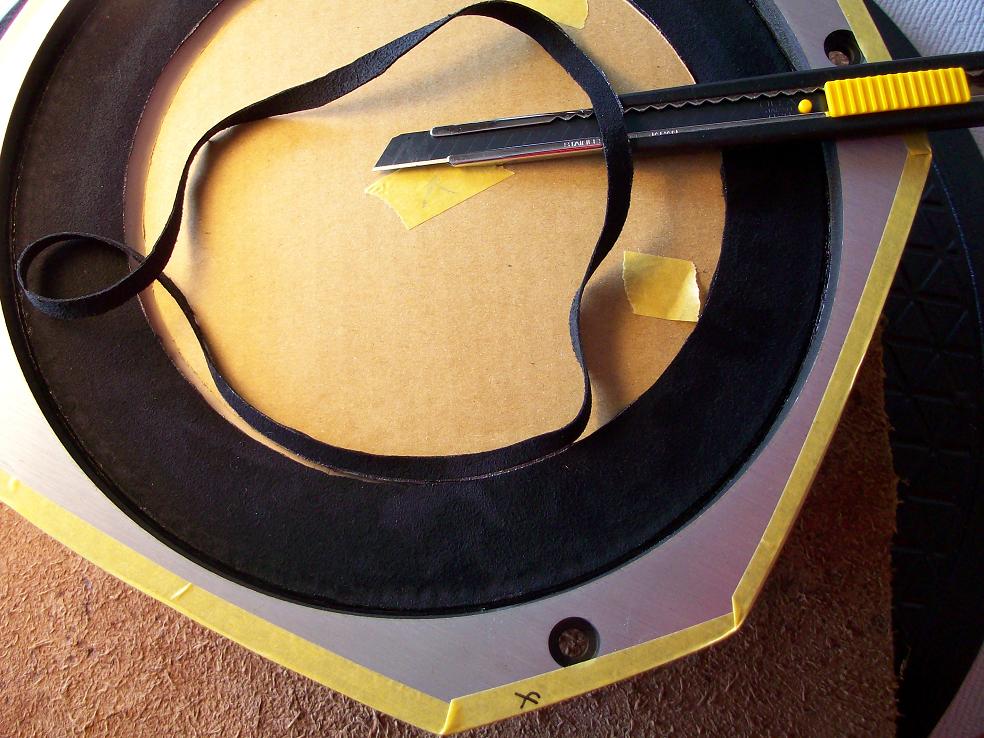

糊代を調整するため

6ミリほど再カットして

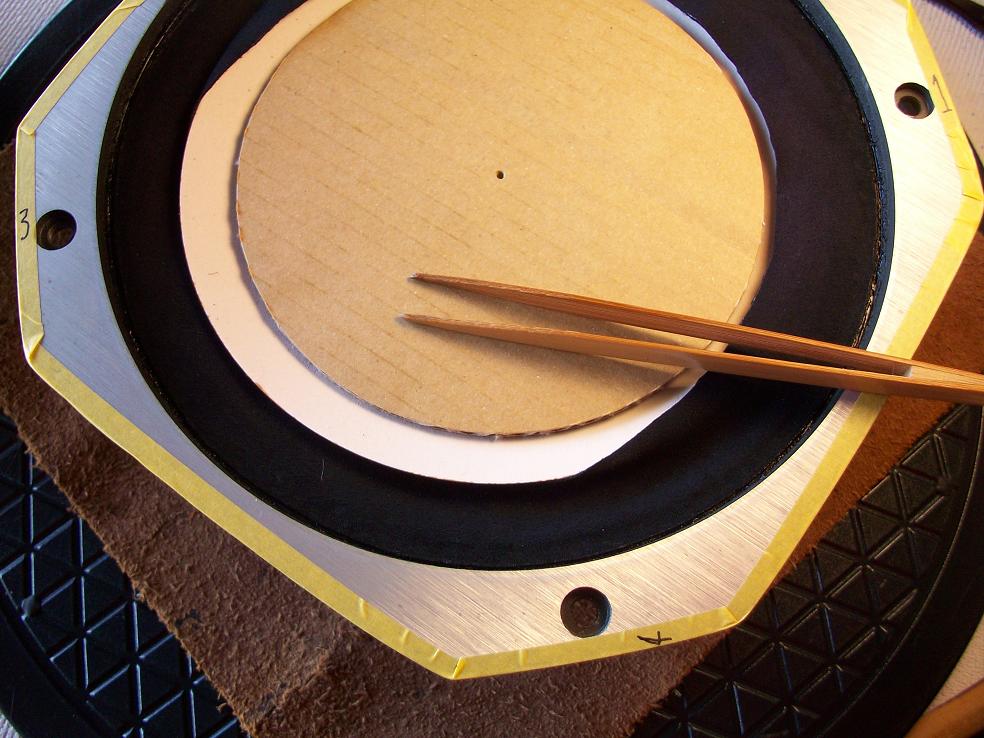

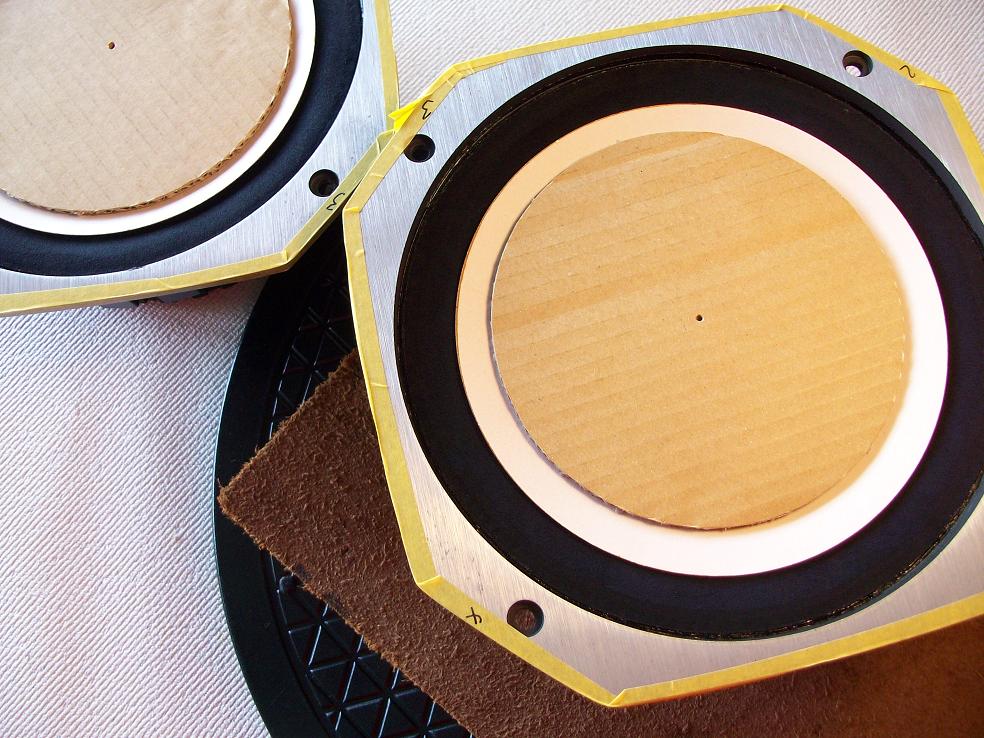

エッジをコーン紙の

裏側に移動しておきます。

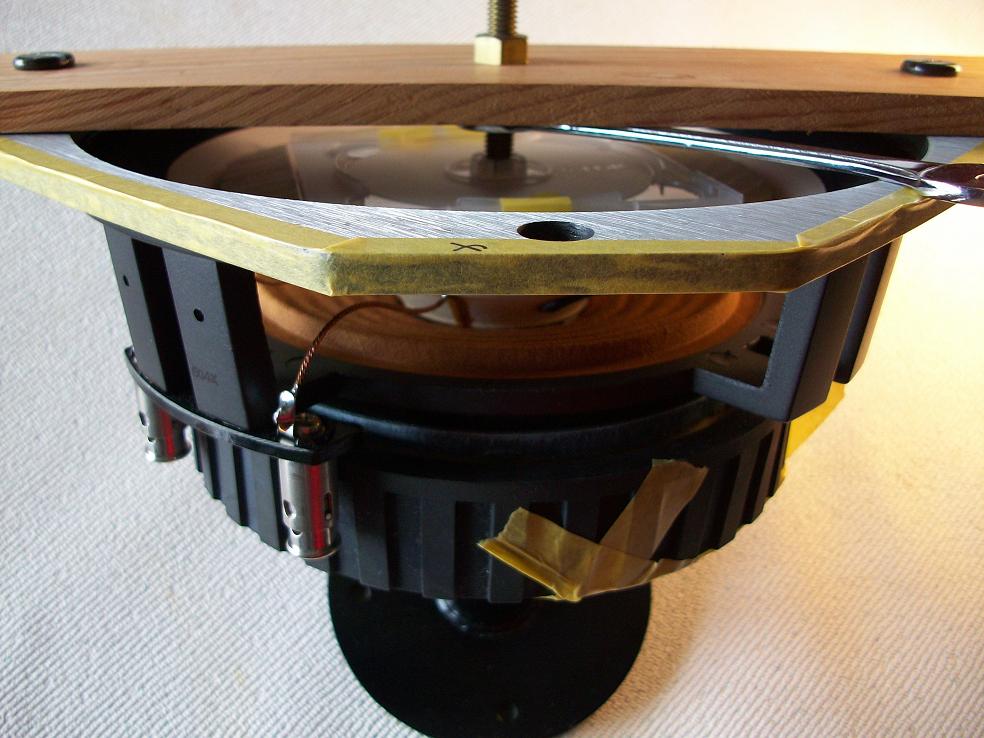

ここからが ボイスコイル・センター合わせと

同時にエッジのロールをつくる作業です。

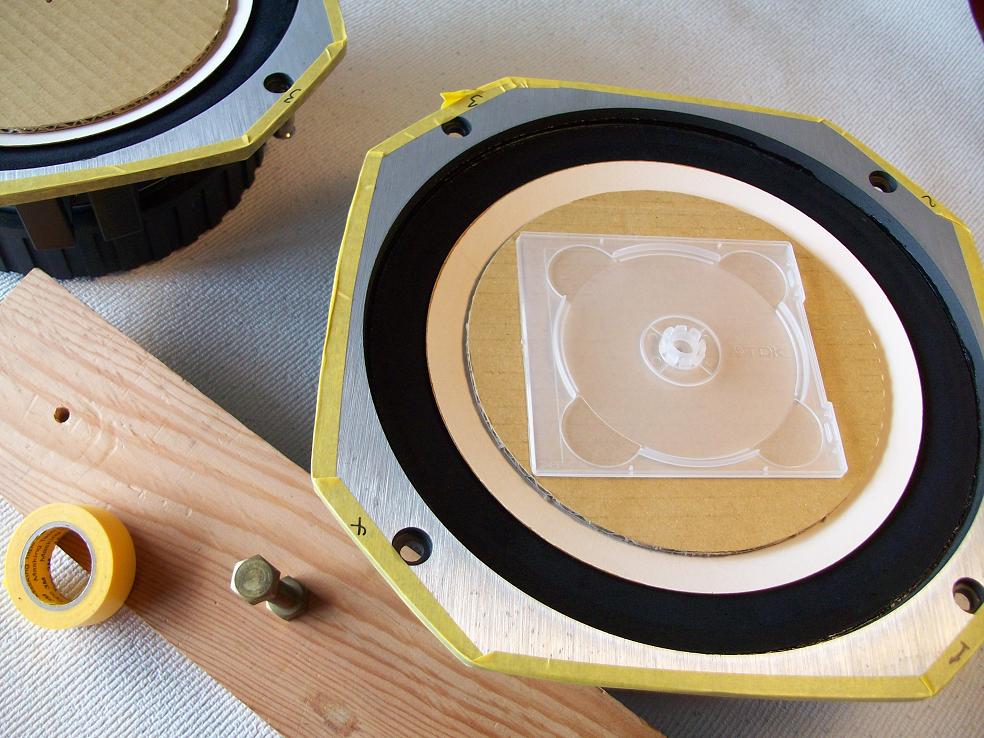

手作りの簡単な工具ですが いい感じにボイスコイルのセンターが出せて

ロール形状作りとセンター合わせが楽しくできます。。。
