ALTEC 604‐8G/620A

こんばんは。

アルテック・モニタースピーカーの修理です。

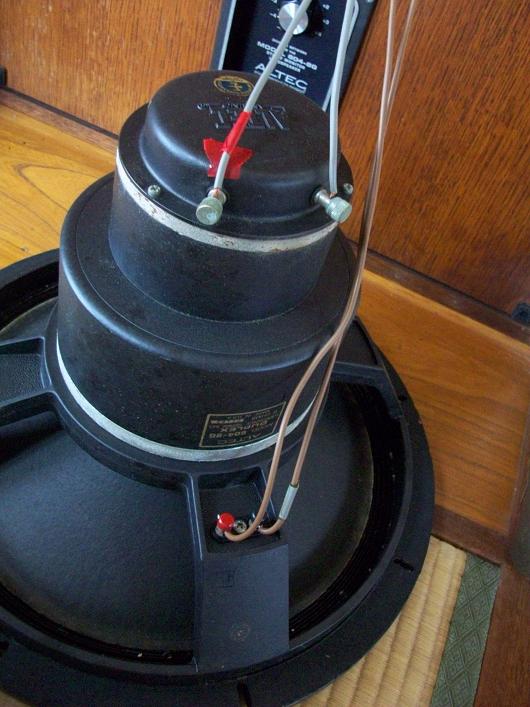

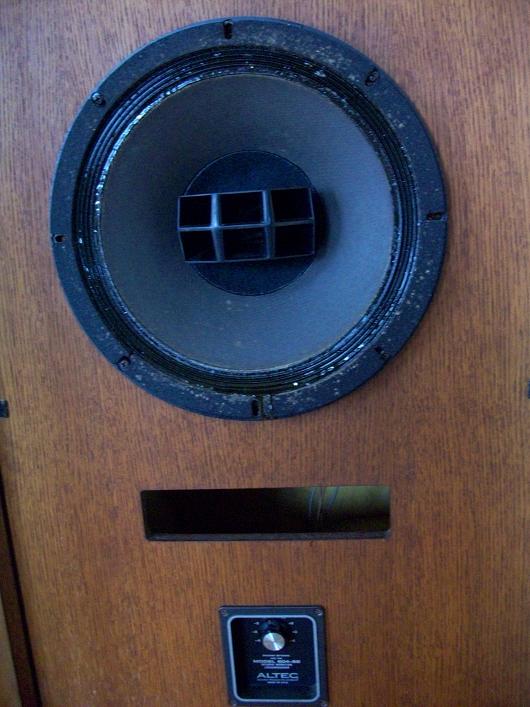

使ってあるユニットは604‐8Gで エンクロージャーが620A。

クロスオーバーが1500Hzです。

音が出たり出なかったりで

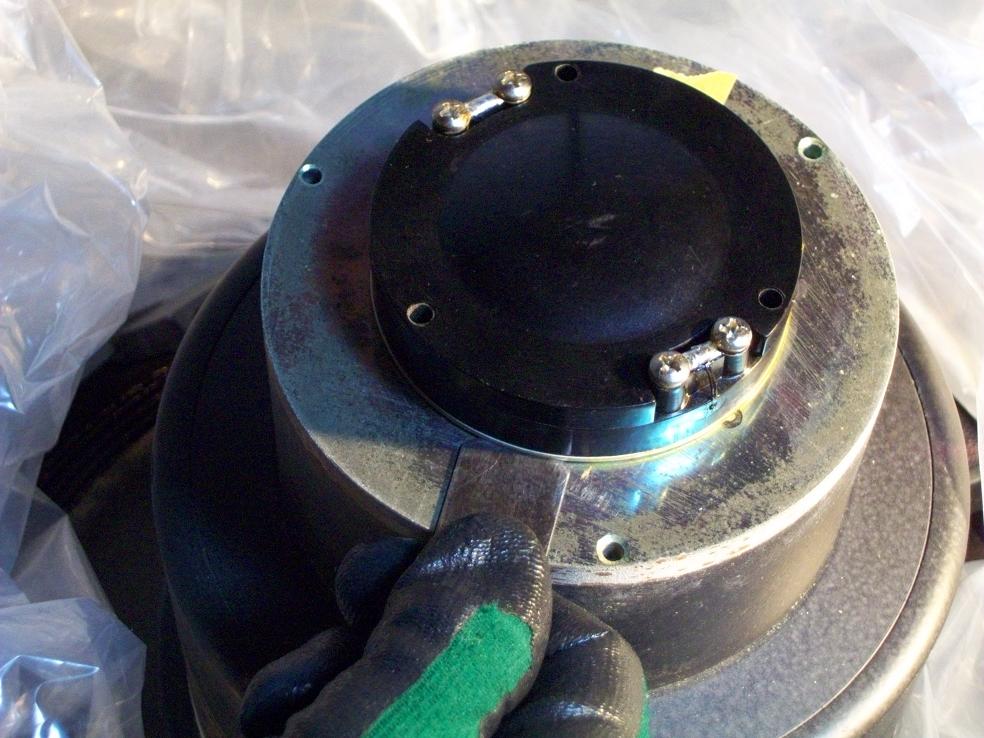

まず H‐Fドライバーの点検から

リードリボンの断線がありますので

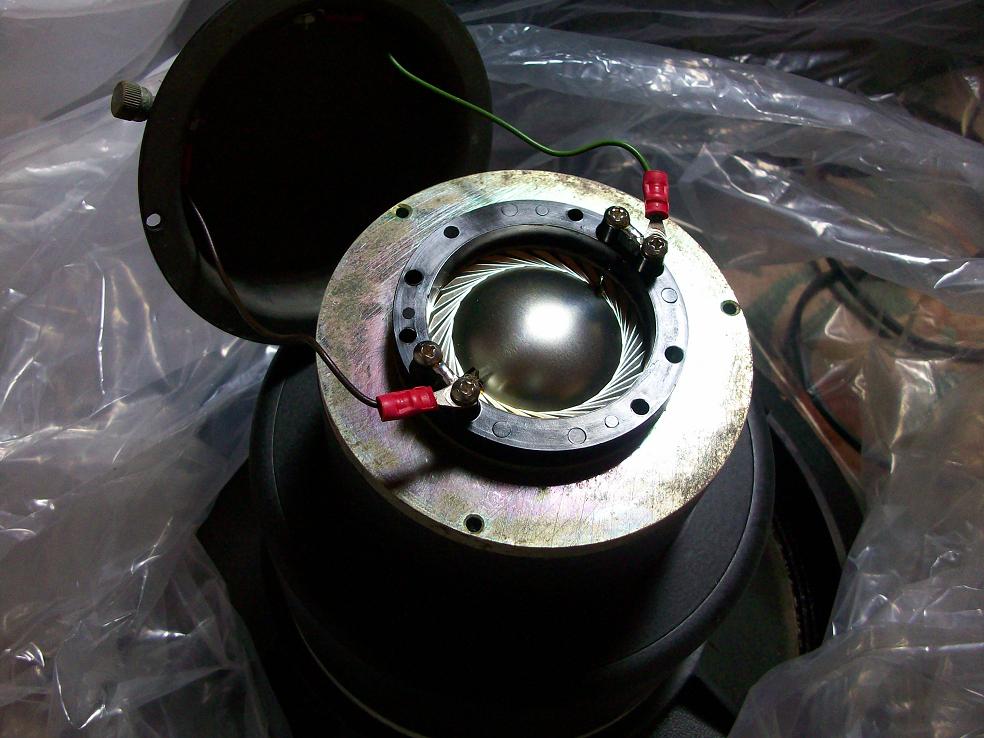

フラムを取り外しました。

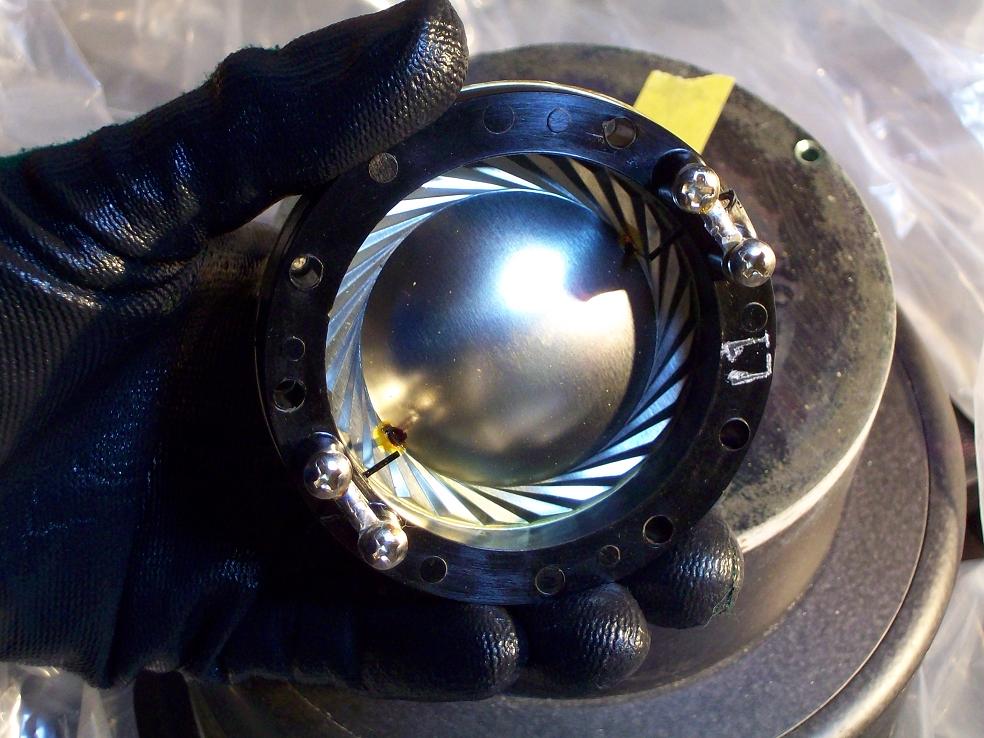

いい感じに切ってあるタンジェンシャルエッジは割れ等無く

ボイスコイルの直流抵抗は約6.6ohms。

リードリボンの断線修理からはじめます。

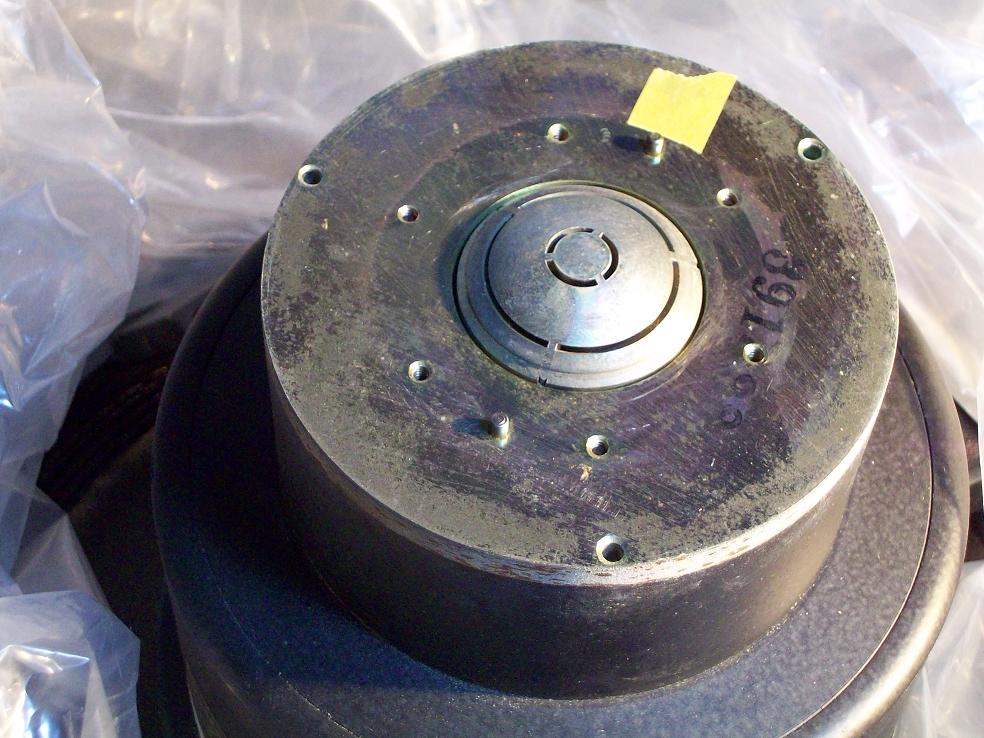

フェイズプラグと磁気回路のギャップは クリーニングをしておきます。。。
