PHASE SPLITTER




 こんばんは。


PHASE SPLITTER_e0193247_18224880.jpg

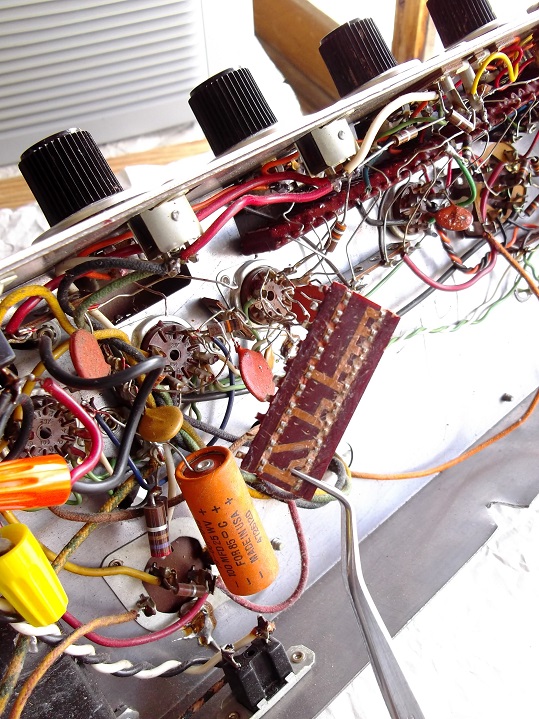

           かなり古い業務用EL84ppアンプを修理しています。


PHASE SPLITTER_e0193247_1823613.jpg


         ターミナルボードの樹脂を剥ぎ取ると

            プリントパターンが現れました。

             抵抗値は判りませんでした

                が、回路が・・♪♪♪

PHASE SPLITTER_e0193247_18232425.jpg


            位相反転回路はECC83のP-K分割

           カソードBIASのAC coupled input です。

           これで、断線している抵抗値も決定しました。

             電力増幅段の仮修理ができました。

             次はToneとMixing回路の修理です♪
