ターミナルボード



              こんばんは





               試作はバラックでした が

                      ターミナルボードを使って配線を始めました

                      ラインアンプを改造しています





by audiooyazi | 2017-07-13 20:05 | アンプ

決定




            こんばんは





           ダメ元で試したライントランスでした が

                             イイですね!

                       これに決定します

                                  ラインアンプを改造しています




by audiooyazi | 2017-07-12 20:07 | アンプ

出力にライントランスを





             こんばんは




            プラグインに改造して 600ΩのLine Transformerを試しています

             ラインアンプを改造しています





by audiooyazi | 2017-07-11 19:38 | アンプ

47ランプ




              こんばんは








                日が暮れるのを待って









             パイロットランプの明るさの微調整










         #47 Lampは 定格 6.3Volt-0.15Amp











            試しに 5.0Voltで点火して…








             ラインアンプを改造しています












by audiooyazi | 2017-07-08 20:18 | アンプ

電源回路




               こんばんは








            試作の反復で決定した電源回路は RCAのチューブマニュアルを参考に...








                   コンデンサの容量は最小限で


               ラインアンプを改造しています




by audiooyazi | 2017-07-07 21:13 | アンプ

穴加工のイメージ




            こんばんは

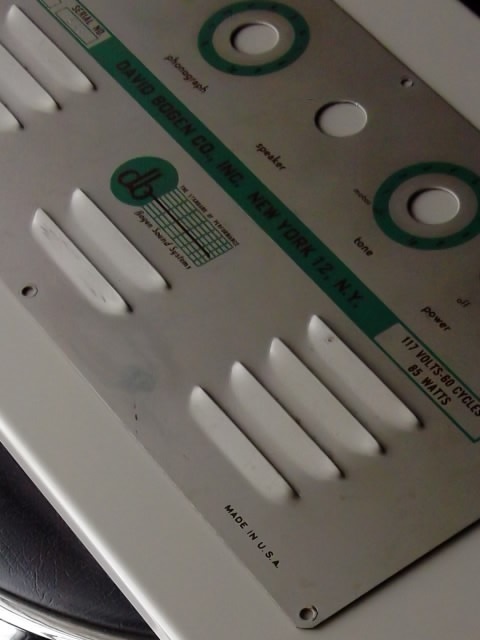

            元のアルミ製EIAパネルは 切断と穴加工してスチール製パネルを追加












          確認

          元のアルミパネル加工に 問題は 無いようです










                  確認

                  上下の蓋も  問題無く 今までどおりに...








               改造は ラインアンプのゲインアップと電源部を整流管に

                   それと

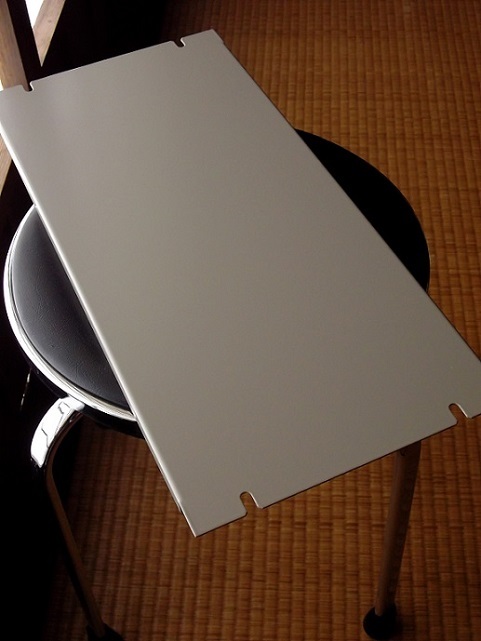

               フロントパネルを ラッカー塗装1.6ミリ厚のスチール製に



                       完成が近づきました





by audiooyazi | 2017-07-06 21:29 | アンプ

試作の反復




                こんばんは






               試作の反復で 音 イイ感じに







            ラインアンプのゲインアップと電源部を整流管に改造しています







                 シャーシ加工をはじめました






by audiooyazi | 2017-06-30 20:17 | アンプ

シャーシ加工




             こんばんは

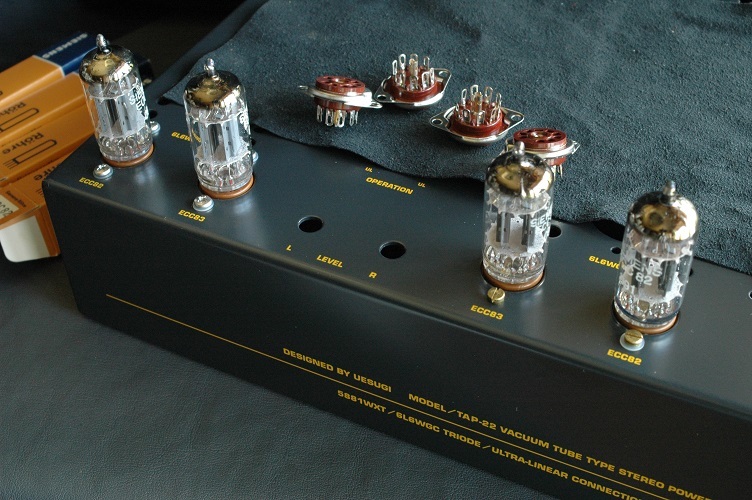

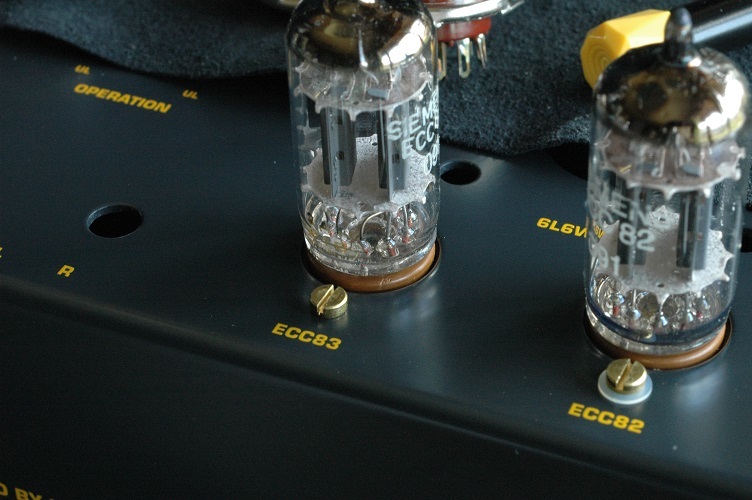

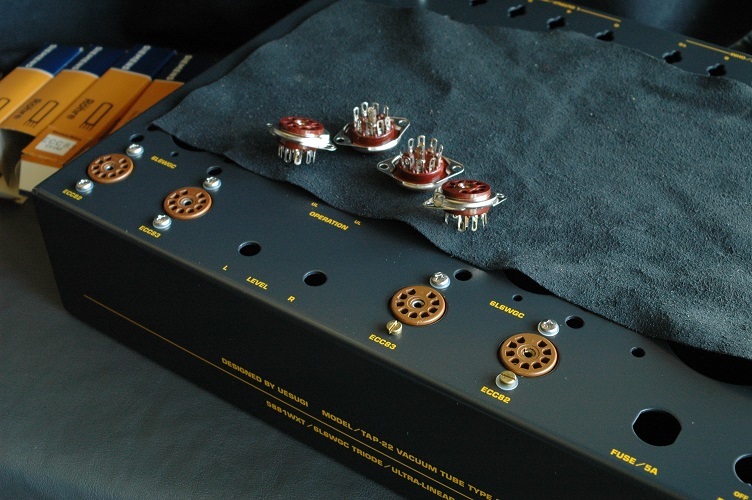

            シャーシ穴加工を始めました

              出力管をEL34から直熱3極の2A3に...








by audiooyazi | 2017-06-28 20:51 | アンプ

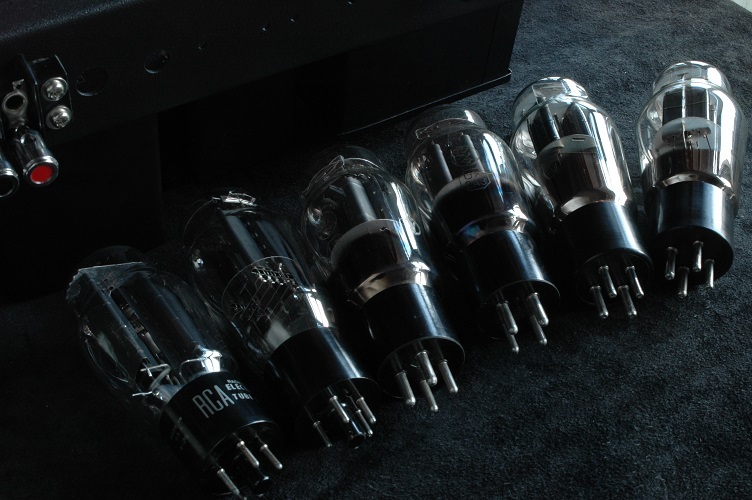

整流管は5U4系に



              こんばんは









             やっぱり見た感じが2A3と5U4Gのバランス

               イイですね!

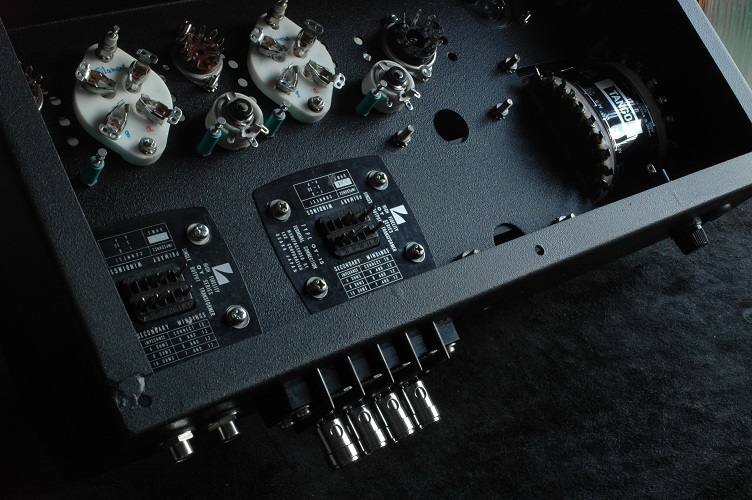

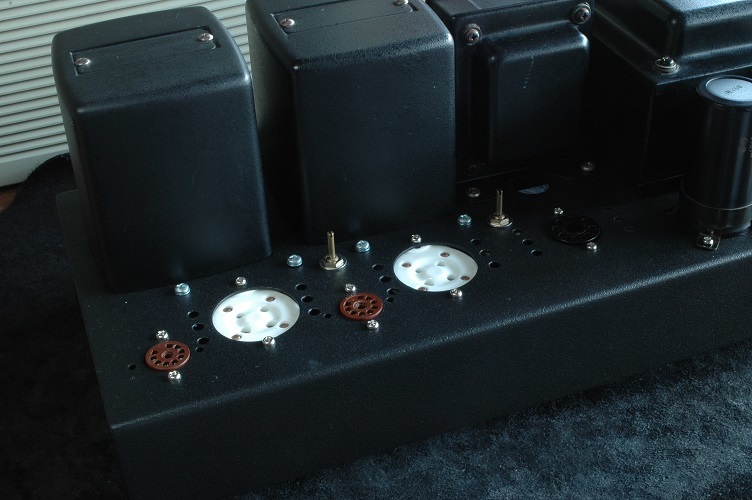

                     鉄シャーシの穴加工は必要最小限に抑えることが出来ると思います

             Iwaさん♪

                        遠路 ありがとうございました






by audiooyazi | 2017-06-25 20:27 | アンプ

EL34から2A3へ変更





             こんばんは





                     出力管を直熱3極管の2A3に

               改造計画を


              Masさん♪

             Shoさん♪

            Nisさん♪

           Tanさん♪

                   遠路 ありがとうございました





by audiooyazi | 2017-06-24 20:22 | アンプ
