浮いている

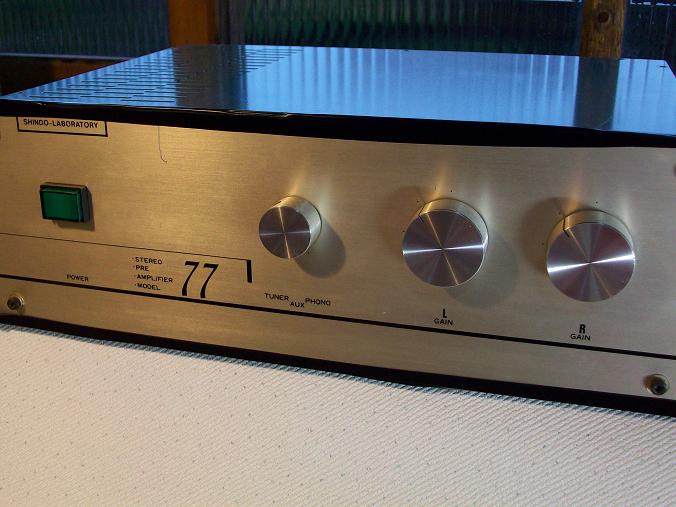

点検整備中の新藤ラボMODEL77プリアンプ。
主にアースラインをやり直して、いい感じの音質調整ができてきました。

ややこしいノイズと、不安定な音色の原因はRCA端子のアースが全て浮いているのです。。。

by audiooyazi | 2010-10-31 23:47

逃げ道

振動対策がうまくいった301と103を楽しみました!

レコード盤とMCカートリッジの振動は下に下に逃げ道を優しく確実に伝わります。。。

by audiooyazi | 2010-10-29 23:42

WE205D

3極管の原理をそのまま真空管にしたような作りに「しびれる」WECのVT‐2系、万能管205Dをテストします。

フィラメントは4.5V/1.6A  Va/400V  Vg1/-29V の動作で1.3Wの出力があります。
プレート・ロスは14W~15W  整流管としても電力増幅管にもつかえる非常に魅力的な直熱3極管。
テストの結果も満足!
本当にいいですね!真空管。。。

by audiooyazi | 2010-10-28 23:40

WE300B

今夜テストする真空管は電力増幅直熱3極管の300Bです。

フィラメントは5V/1.2A  Va/450V  Vg1/-97V シングル動作で14.6Wの出力があります。
新品同様でした。。。

by audiooyazi | 2010-10-27 23:28

VT‐52

WECのVacuum Tubeナンバー52は電力増幅直熱3極管です。

フィラメントは6.3V~7V/1A~1.2Aで点火します。
シングル動作で約3Wの出力!
新品同様です。。。

by audiooyazi | 2010-10-26 23:45

WE374A

今夜テストする真空管は7ピン・オクタルベースの直熱電力増幅5極管WE374Aです。

中古ですが大丈夫!
真空管って、ホントにカッコイイですね。。。

by audiooyazi | 2010-10-25 23:18

WE101D

今夜テストする真空管は小型万能直熱3極管、VT‐1系の101Dです。

フィラメントは4.5V/1A  Va/130V  Vg1/-9Vの動作で、出力は0.065W。
新品同様でした。。。

by audiooyazi | 2010-10-23 23:19

WE350A

今夜テストする真空管は23/64インチ・トップ・プレート構造の電力増幅5極管、350A。
正確にはWE350A/B共にビーム・パワー4極管です。

この球は残念!エミゲンです。

お疲れやまでした。
ゆっくりお休みください。。。

by audiooyazi | 2010-10-22 23:49

WE350B

今夜は内部に白い粉が落ちている中古真空管350Bをテストします。
7ピンのオクタルベースで電力増幅5極管です。

フィラメントは6.3V/1.6A  Va/400V  Vg1/-20V  Vg2/250Vの動作で20Wの出力がありますが、実用アンプを作るときには、シングル動作で8W~10Wの出力にします。
この350B、白い粉がありますが、まだ働いてくれますよ。。。

by audiooyazi | 2010-10-21 23:51

WE349A

7ピン・オクタルベースの電力増幅5極管JAN‐CW‐349Aをテストします。

フィラメントは6.3V/1A、 Va/250V、 Vg1/-14V、 Vg2/250V
シングル動作で3.5Wの出力です。。。

by audiooyazi | 2010-10-20 23:34
