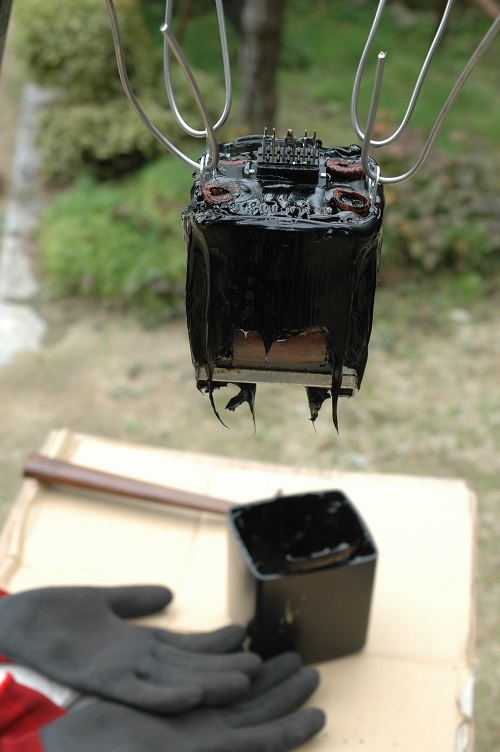

充填剤を過熱して




            こんばんは

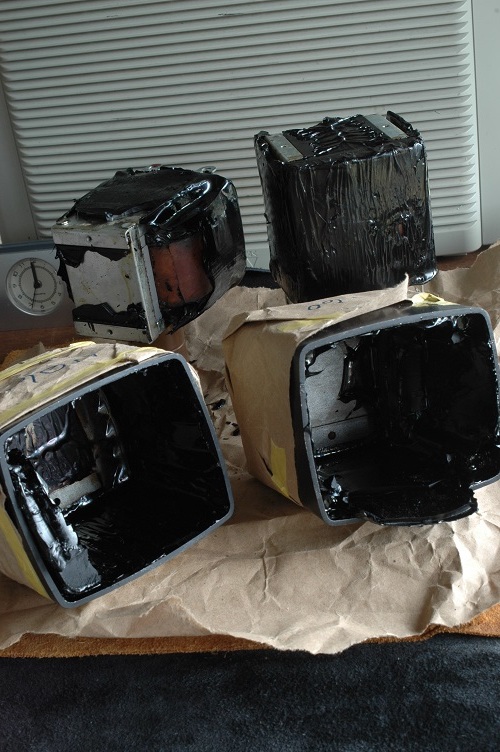

               断線した出力トランスのカバーやターミナルはこのまま使って

                         内部を新品(社外品)に交換します







                 充填剤のcoal tar pitchも再利用して

                   LUXMAN MQ60真空管パワーアンプを修理しています







by audiooyazi | 2017-10-18 19:15 | アンプ修理

LUXMAN MQ60修理




               こんばんは







          出力トランスの断線と思われる症状です







        簡易試験ですが

              出力トランスB巻線のB2側が完全オープンでした






              ラックス真空管パワーアンプMQ60(KMQ60)の修理をはじめました


       Kumさん  遠路 ありがとうございました







by audiooyazi | 2017-10-17 19:35 | アンプ修理

DUAL1214を手動に



      こんばんは






        オート機能は全て取り除きました

           モーターON/OFFも手動に改造しました







  次はアイドラの位置調整です

           DUAL1214レコードプレイヤーを改造しています


by audiooyazi | 2017-10-16 20:19 | プレーヤー修理

水平回転軸




            こんばんは






        トーンアーム回転軸の掃除 注油を行いました





                 硬くなっていた油は やっぱり要交換です

                  鈍かった初動感度が普通になりました





               DUAL1214レコードプレイヤーを 修理と改造しています

           Hitさん   ありがとうございました





by audiooyazi | 2017-10-15 20:01 | プレーヤー修理

真空管試験




                   こんばんは







              電圧増幅管12AY7は良好です







               ドライバー管6SN7も良好でした







           定電圧放電管0A3も良好でした







                  定電圧放電管0C3は 要交換でしたので手配しました






                 ALTECの業務用真空管パワーアンプ1530Tを修理しています











by audiooyazi | 2017-10-14 19:52 | アンプ修理

PAS3修理ができました



                こんばんは





               4本の12AX7は全部いい感じです






            整流管の12X4も大丈夫








             電源電圧100Vを117Vに昇圧して






                   22MFDを追加したC1の電圧≒403V







           22MFDを追加したC2の電圧≒342V










               後は ≒316Vと215V

                     いい感じです




           それと

              フィラメントDC点火回路の電圧は≒22.2V

             いい感じです

                シリコンダイオードで確認した電圧は≒24Vでした






                  楽しみにしていた 音




               励磁型スピーカーで

                     彫が深く 力強く 切れがよい

                       幸せを感じる音 をたのしみました





               Maeさん    Dynaco PAS3の修理が出来ました
















by audiooyazi | 2017-10-13 20:04 | アンプ修理

音確認



                 おはようございます









       L-F/H-F共に8Ωのドライバーを並列接続4Ωにして






      簡易測定ですが スピーカーシステムのインピーダンスは25Ωでした







   複巻マッチングトランスを使い インピーダンス13Ωで音確認を行いました






               H-Fの減衰量 クロスオーバー周波数‥ いい感じです

                  音に 余裕 遊び を感じます







by audiooyazi | 2017-10-13 09:19 | スピーカー修理

インチネジとクロスワイヤー




              こんばんは







            1dbステップのアッテネーター配線はCloth Wireを使って作りました







             それと 欠落していたインチネジも入手できました






                   かなり古い業務用クロスオーバーネットワーク修理が出来ました






by audiooyazi | 2017-10-12 19:26 | スピーカー修理

電解コンデンサでした



               こんばんは





                 持続したブ~~ンノイズの原因は

                     電源部のFilter Capacitorsの容量抜けでした








           ブロック型電解コンC1~C4の中 C1とC2が抜けていました








            容量不足のC1とC2には小型電解コンで 450V-22MFD新品を追加しました






           金具で確りシャシに取り付けました

            配線材は 2種類のCloth Wireを使いました






                     それと

        ヒーターDC点火はセレンを使った倍電圧整流です

               確認のためセレンをシリコンダイオードに交換してハムノイズと電圧測定






              どうやらセレン整流器は問題ありません

               いい感じで

                  よかった よかった







           元に戻して

                  次は 各部の電圧確認と

                   楽しみの 音

                 ダイナコ PAS-3 真空管プリアンプを修理しています






by audiooyazi | 2017-10-11 21:45 | アンプ修理

DYNACO PAS3修理




             こんばんは





           ボリュームに関係なく

                      かなり大きなブ~~ンノイズが発生しています

                     ダイナコ真空管プリアンプの修理をはじめました


by audiooyazi | 2017-10-10 19:56 | アンプ修理
