ALTEC(アルテック) 1569A 修理 ③

電源トランスは数年前に絶縁不良で新品の社外品に交換済み!
電源・出力トランスの絶縁、断線チェック~良品です。
出力トランスはピアレス16433

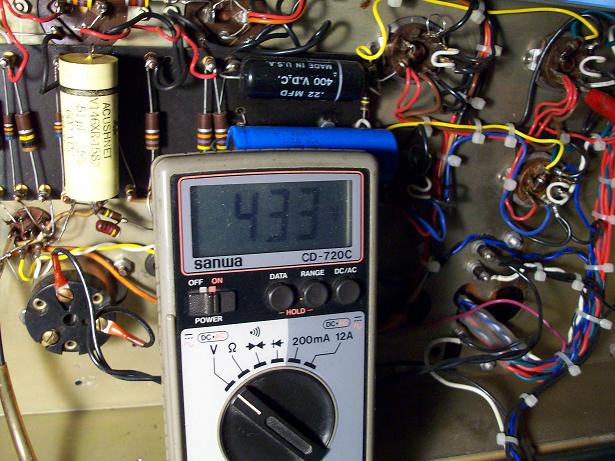

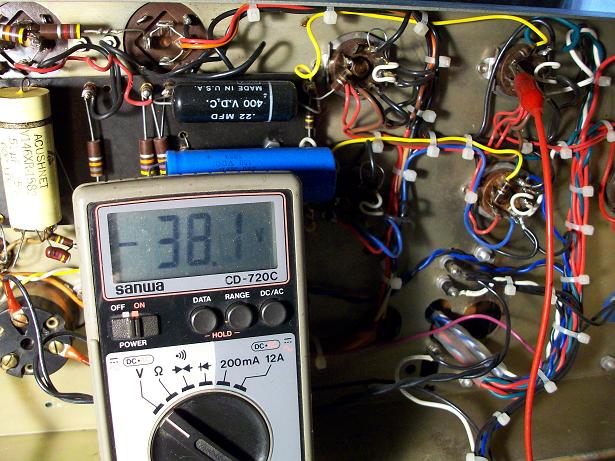

各部の電圧もバイアスが少し深いですが異常なし!

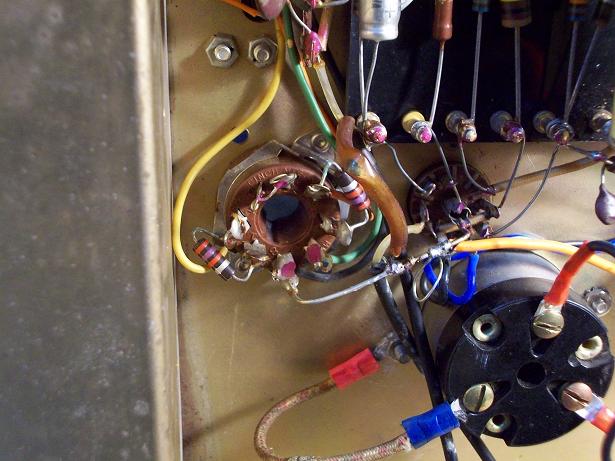

問題の、2インチ・ドライバーが逝きそうなノイズの原因は
EL34真空管ソケットの接触不良でした。

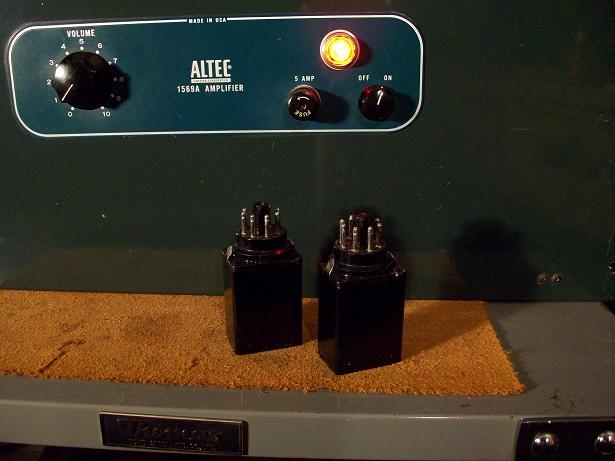

次は1台だけですが、入力プラグイントランス(ピアレス 15095)、
手作りプラグイントランス(タムラ)も同様に、トランスを通すと違和感のあるトーンです。

ソケットの接続を回路図の接続に変更して解決しました!!

ALTEC LANSING 1569A 業務用モノーラル・パワーアンプの修理ができました。
