断線修理




      こんにちは  こんばんは

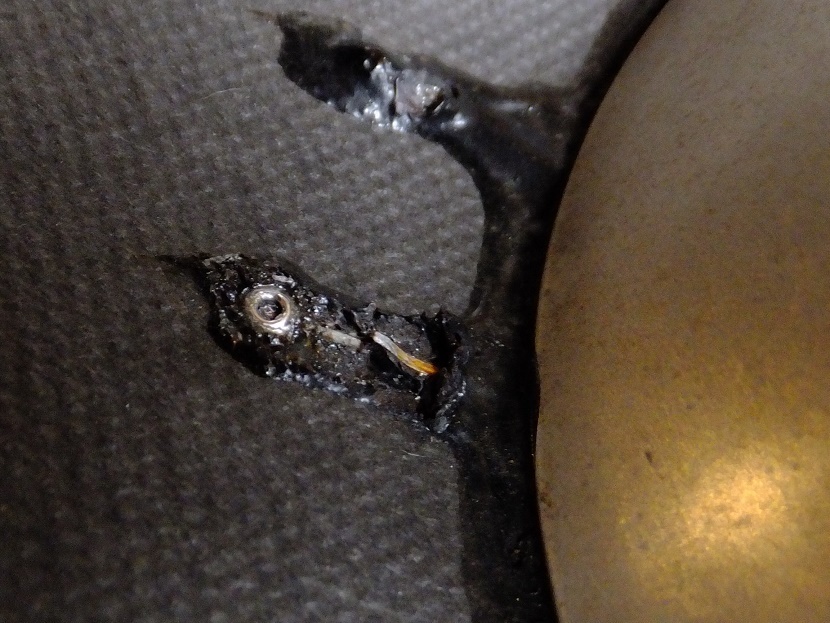

         アルミリボンが腐蝕によって脆くなった箇所ですが

           半田箇所から3ミリほど取り除きました

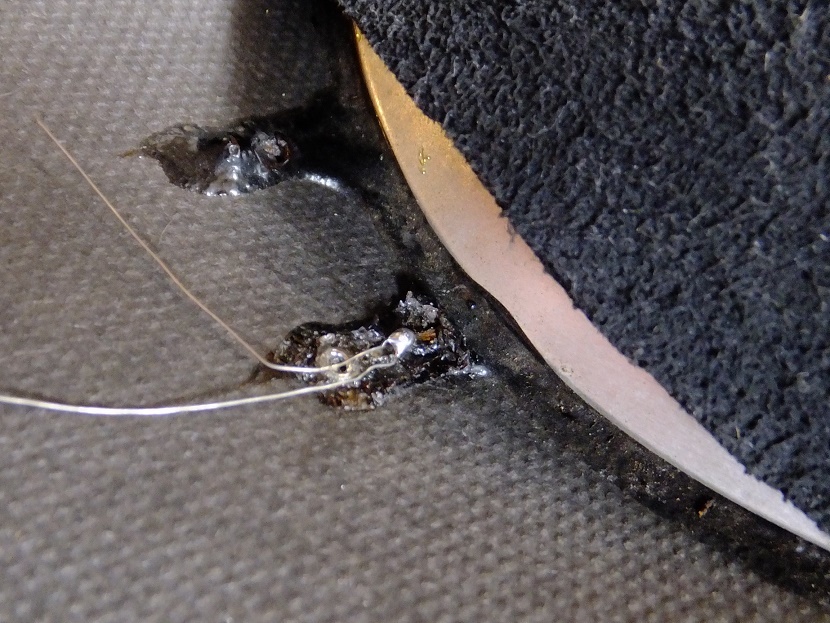

         アルミリボンに 硬い錫メッキ銅線を 確りと巻きつけて 導通を確保しました

                 硬い銅線で圧着した感じです

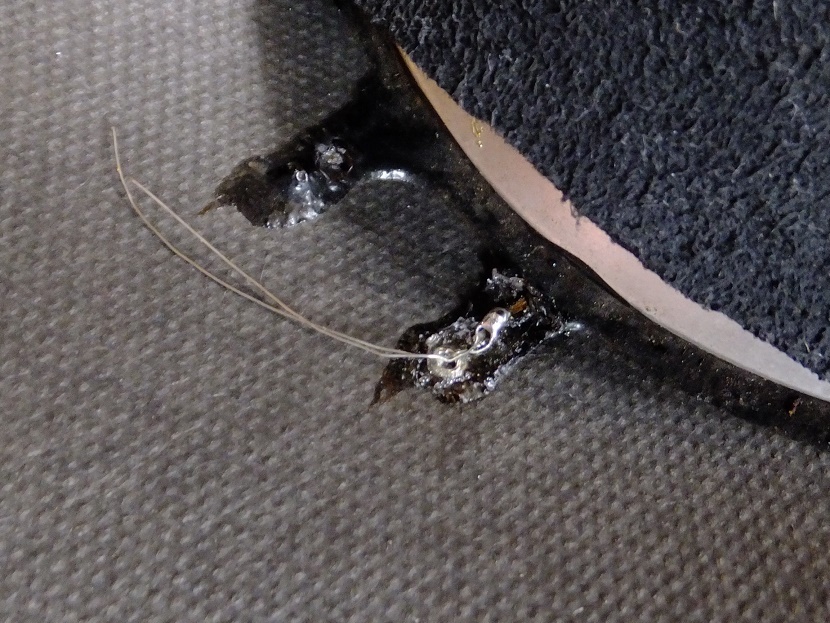

          補助的に半田付けを行い強度を確保しました

         それと 接続箇所の導通も より確実になると思います













         1.5Vの乾電池で導通音試験をしましたが

           ボツバツ音に力感がありました

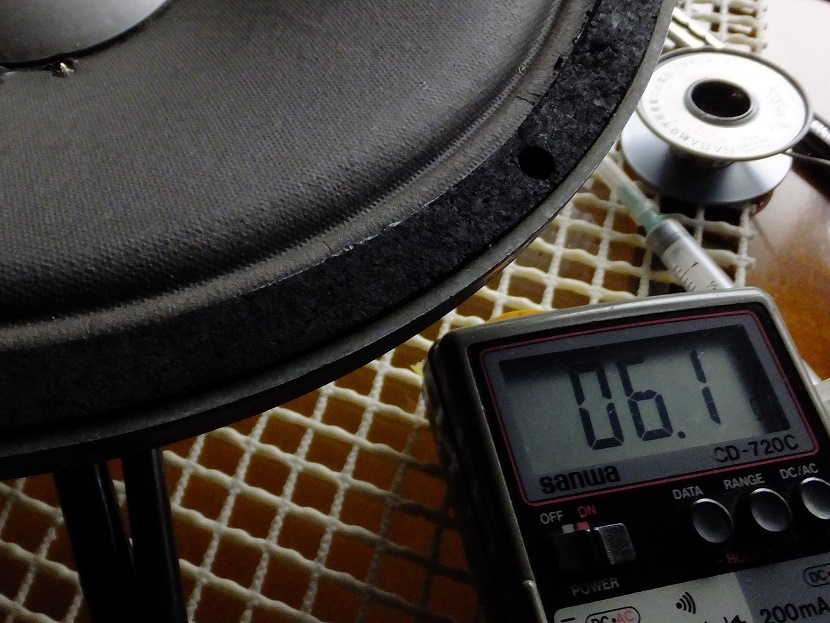

         直流抵抗値は簡易測定で2Ω程下がりました

            これで2~3日様子を見ます

       JBLスピーカー D131の断線修理をしています ♪ ♪ ♪
