分離ゴム交換




     こんにちは    こんばんは






        ボロボロだった分離ゴムですが

        硬化して脆くなってました










          入手したゴムパイプは柔らかくてイイ感じのバネ性があります















          これでバランスウエイトが下がることなく分離出来ました








         音が楽しみです♪♪♪♪♪♪♪♪♪







by audiooyazi | 2020-07-07 13:02 | プレーヤー修理

点検整備




      こんにちは    こんばんは







       SONYベルトドライブ レコードプレイヤー PS2410の点検整備をはじめました










        トーンアーム出力ケーブルの接続変更を行いました









         プラグはRCAピンからノイトリックのXLRに変更しました









        DENON DL103の針圧を≒2.4グラムに

         コイルバネで印加しました










           動作も 音も いい感じです









        つぎは トーンアーム質量バランスウエイト部の

      ボロボロに劣化した 分離ゴムを交換します♪♪♪♪♪♪♪♪♪








by audiooyazi | 2020-07-04 20:04 | プレーヤー修理

ゴム類




     こんにちは    こんばんは






         アイドラホイールを掃除しました

        ゴムは汚れていましたが状態は良好です







        ゴム硬度は程よい68(アベレージ)でした

        ホイールの軸も問題ありません











               モータ廻りですが

        防振ゴム(ウレタン?)は弾力性が落ちてボロボロでした

                交換します








         DL103用のトーンアームを作りながら

      フォノモータを点検整備しています♪♪♪♪♪♪♪♪♪









by audiooyazi | 2020-07-01 20:01 | プレーヤー修理

台の補修




    こんにちは   こんばんは







        DL103用のダイナミックバランス型トーンアームを作りながら

               台の足を補修しています







         低かった後ろ側を

      栗の円柱で 前側の高さに合わせました
















         楽に水平調整が出来るように

        M6の鬼目ナットを埋め込みました










        防振効果があるゴム足を使いました











         次は モータ廻りを点検整備します♪♪♪♪♪♪♪♪♪






by audiooyazi | 2020-06-30 20:30 | プレーヤー修理

掃除




     こんにちは    こんばんは








          モータ廻りの掃除と注油をしました

          劣化した部品はありませんでした







        普段掃除ができない裏側の汚れですが

           大体除去出来ました








       点検がやりにくい裏側の汚れが落ちると

           気持ちいいですね♪











          アイドラホイールのゴムですが

          全体的に表面が汚れていました









           特にゴムのプラッタリム駆動面が汚れていました












                掃除でいい感じになりました

            問題になる凹など全くなく非常に良い状態です










       ゴム硬度はアベレージで67度でした

          いい感じです











           次はキャビネットに取り付けて

           楽しみにしていた音溝遊びです








        GARRARD301を点検整備しています♪♪♪♪♪♪♪♪♪













by audiooyazi | 2020-06-27 20:20 | プレーヤー修理

回転軸




        こんにちは   こんばんは








         トーンアームの掃除と注油を行いました








          回転軸にゴム系が使われていないので

         汚れていましたが劣化はありませんでした








       ナガオカMP100カートリッジを取り付けて

        音とリフトアップの確認をしました






      トレースも音も問題ありません





        オートリフトアップですが10面中1面が動作しませんでした

       DENONレコードプレーヤーDP50Lの修理が出来ました♪♪♪♪♪♪♪♪♪







by audiooyazi | 2020-06-26 20:20 | プレーヤー修理

インシュレータ



     こんにちは    こんばんは







      ボロボロになって潰れた防振ゴムは 柔らかめのゴム板に交換しました











       平板なので防振効果は減少すると思われますが いい感じです














       それと同時に M6のネジも交換しました









       プラスチックの割れは接着剤で補修しました










       DENONレコードプレーヤー DP50Lの点検整備を行ってます♪♪♪♪♪♪♪♪♪








by audiooyazi | 2020-06-24 13:06 | プレーヤー修理

リフトアップ




         こんにちは    こんばんは








       アームリフト機構の軸には グリスをつけて組み立てました








       トーンアームの内部配線材は少し固くなっていますが 実用上問題ありません









         それと 汚れていたアームリフトアップ機構の光センサーは掃除しました

           DENONレコードプレーヤーDP50Lを修理しています♪♪♪♪♪♪♪♪♪







by audiooyazi | 2020-06-22 14:22 | プレーヤー修理

45回転




      こんにちは    こんばんは







     リークしていたノイズ防止用コンデンサーは スパークキラーに交換しました









       掃除中に気が付いたプラッタ軸受けですが

       シャフト先端か平らに擦り減っていました

      実用上問題はありませんが表面を研磨しました








           軸受けのオイルだだ洩れは 液状ガスケットで対応しました









         それと 45回転側のアイドラホイールですが

          ゴム駆動面に大きな凹が1箇所ありました

      凹の影響でスピーカーから周期的に異音が発生していました









         研磨によって直径が若干小さくなりましたが

             いい感じになりました








          ゴムは大好きな固めです

       プラッタリムを確り静かに駆動しています







              12インチ45回転盤もいい感じです

           TTOのターンテーブル TN-42の点検整備が出来ました

         次は 針圧1.0グラム~2.0グラムのカートリッジで遊びます♪♪♪♪♪♪♪♪♪





by audiooyazi | 2020-06-21 20:21 | プレーヤー修理

点検整備




      こんにちは    こんばんは

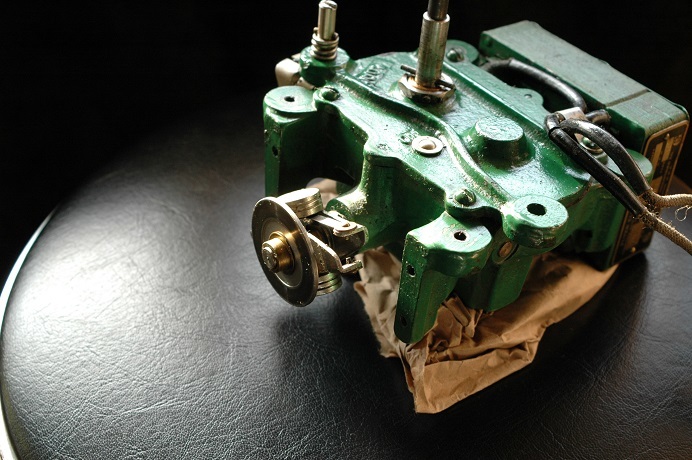

        点検整備中のGARRARD301です








         モータ周りの掃除を行ってます♪♪♪♪♪♪♪♪♪
