カテゴリ:アンプ修理( 263 )

PAS3修理ができました



                こんばんは





               4本の12AX7は全部いい感じです






            整流管の12X4も大丈夫








             電源電圧100Vを117Vに昇圧して






                   22MFDを追加したC1の電圧≒403V







           22MFDを追加したC2の電圧≒342V










               後は ≒316Vと215V

                     いい感じです




           それと

              フィラメントDC点火回路の電圧は≒22.2V

             いい感じです

                シリコンダイオードで確認した電圧は≒24Vでした






                  楽しみにしていた 音




               励磁型スピーカーで

                     彫が深く 力強く 切れがよい

                       幸せを感じる音 をたのしみました





               Maeさん    Dynaco PAS3の修理が出来ました
















by audiooyazi | 2017-10-13 20:04 | アンプ修理

電解コンデンサでした



               こんばんは





                 持続したブ~~ンノイズの原因は

                     電源部のFilter Capacitorsの容量抜けでした








           ブロック型電解コンC1~C4の中 C1とC2が抜けていました








            容量不足のC1とC2には小型電解コンで 450V-22MFD新品を追加しました






           金具で確りシャシに取り付けました

            配線材は 2種類のCloth Wireを使いました






                     それと

        ヒーターDC点火はセレンを使った倍電圧整流です

               確認のためセレンをシリコンダイオードに交換してハムノイズと電圧測定






              どうやらセレン整流器は問題ありません

               いい感じで

                  よかった よかった







           元に戻して

                  次は 各部の電圧確認と

                   楽しみの 音

                 ダイナコ PAS-3 真空管プリアンプを修理しています






by audiooyazi | 2017-10-11 21:45 | アンプ修理

DYNACO PAS3修理




             こんばんは





           ボリュームに関係なく

                      かなり大きなブ~~ンノイズが発生しています

                     ダイナコ真空管プリアンプの修理をはじめました


by audiooyazi | 2017-10-10 19:56 | アンプ修理

ALTEC 1530T修理




                  こんばんは






                  出力管の6146Wは予備球2本を含めて6本全て大丈夫でした








             整流管の5R4GYも大丈夫です







               アルテックの真空管パワーアンプ1530Tを修理しています








by audiooyazi | 2017-10-09 19:43 | アンプ修理

楽しみの音




                    こんばんは






                  出力トランス内部交換したLUXMAN真空管パワーアンプMQ60は調子を取り戻しました




              楽しみにしていた音は






            力強く 切れがあり  いい感じです







            Kubさん    遠路 ありがとうございました



by audiooyazi | 2017-10-06 22:05 | アンプ修理

欠落したパターンは




                 こんばんは







             焼け焦げたプリント基板は掃除して







                   新しいダイオードを取り付けました










                 プリントパターンも焼け焦げて欠落してましたので

                           ダイオードの足を使って接続しました










                 CONRAD-JOHNSONの真空管パワーアンプPREMIER FOURを修理しています







by audiooyazi | 2017-10-05 20:01 | アンプ修理

出力トランス交換




       こんばんは





               出力トランス内部交換が出来ました







           NECの出力管50CA10は4本共にまだ大丈夫でした






               グリッドバイアスは-50V程に調整





              LUXMAN MQ60真空管パワーアンプの修理が出来ました

                        次は 楽しみにしていた 音





by audiooyazi | 2017-10-04 19:36 | アンプ修理

ピッチ充填




              こんばんは







                    内部交換用トランスが届きました








            いい感じのサイズです

                  ありがとうございました







           後は ピッチをチップ状に砕いて加熱充填です





               LUXMAN MQ60真空管パワーアンプを修理しています






by audiooyazi | 2017-10-02 18:49 | アンプ修理

業務用アンプ修理




              こんばんは





                       かなり古い業務用真空管パワーアンプの修理です

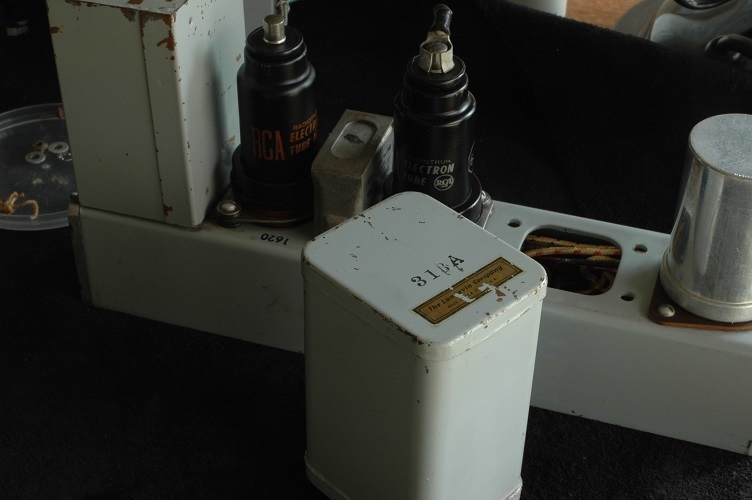

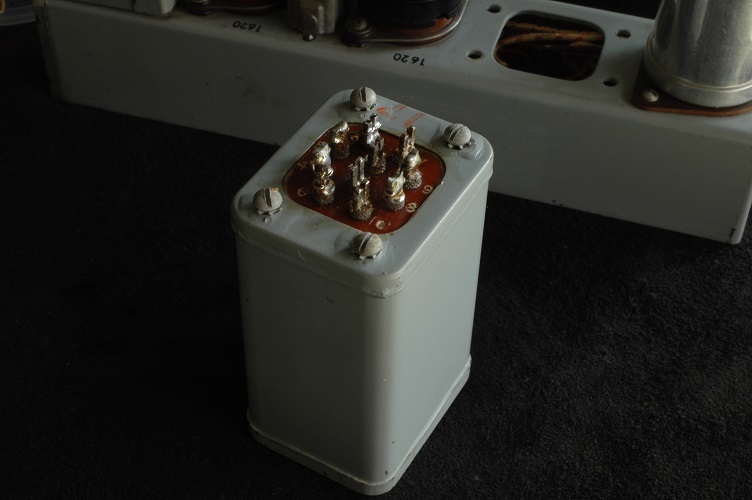

                  入力トランスは取り外してあります







        ざっと掃除して

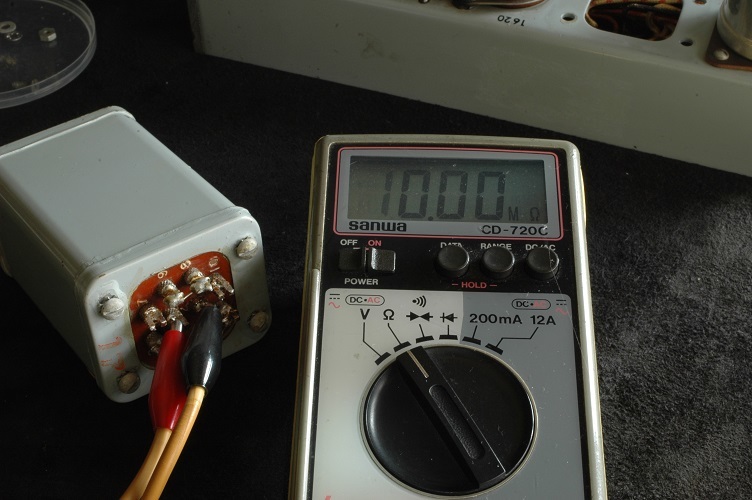

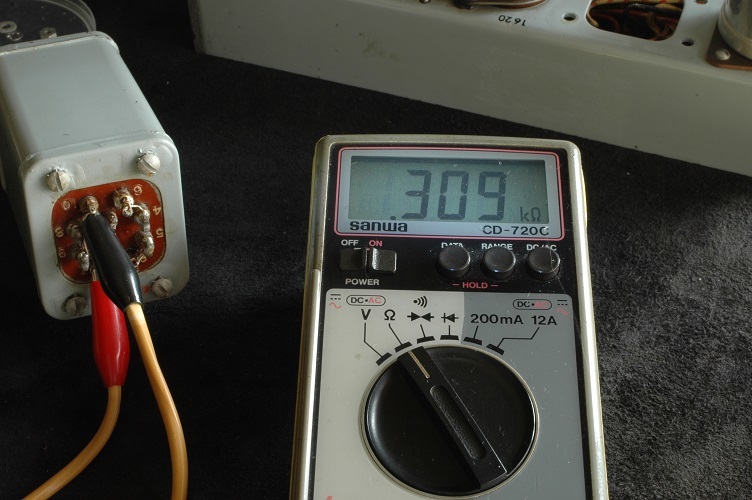

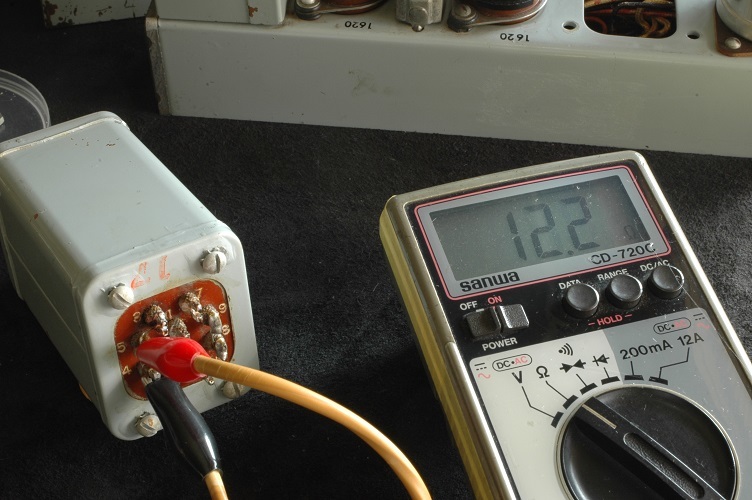

               トランスと真空管試験を始めました









by audiooyazi | 2017-10-01 19:07 | アンプ修理

出力トランスでした



                  こんばんは





                 異常なノイズは・・・

                              ハム音とブチブチ音が不定期に発生







                 ノイズの原因は やっぱり 出力トランス1次側の断線初期症状でした






             新しいトランスを手配しました

                   ケースや端子はこのままで 内部交換です





                               LUXMAN MQ60真空管パワーアンプを修理しています

           Hitさん  ありがとうございました









by audiooyazi | 2017-09-29 21:38 | アンプ修理
