カテゴリ:スピーカー修理( 390 )

JBL2220B



       こんばんは












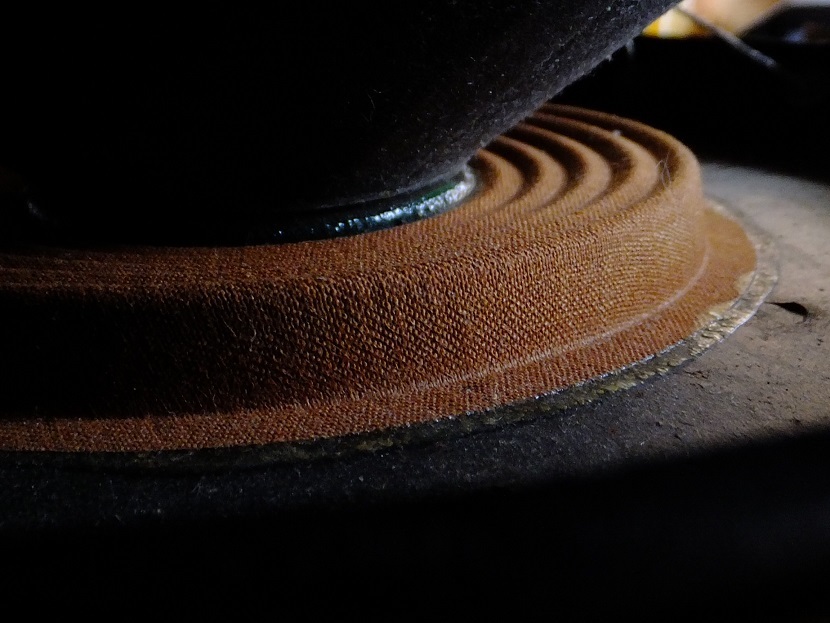

             分解したついでに磁気回路を掃除点検しました

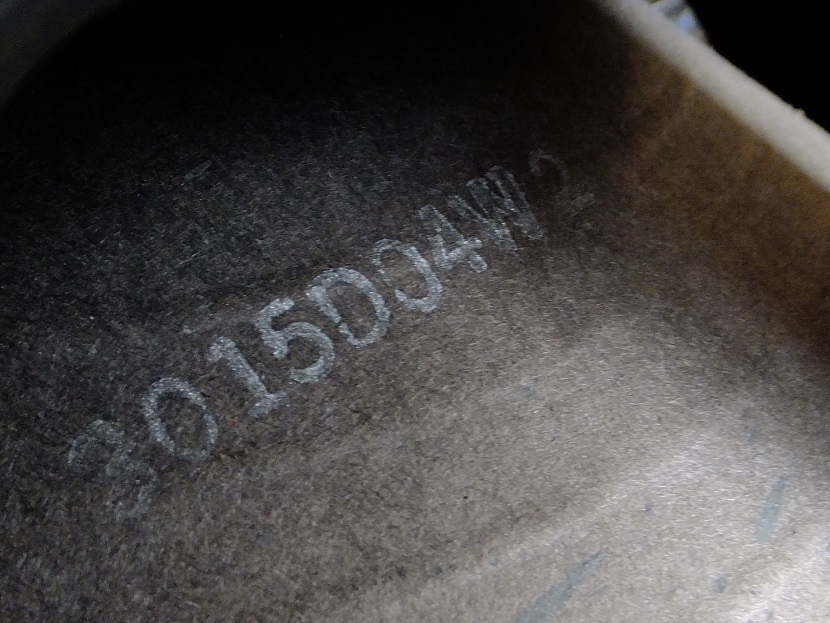

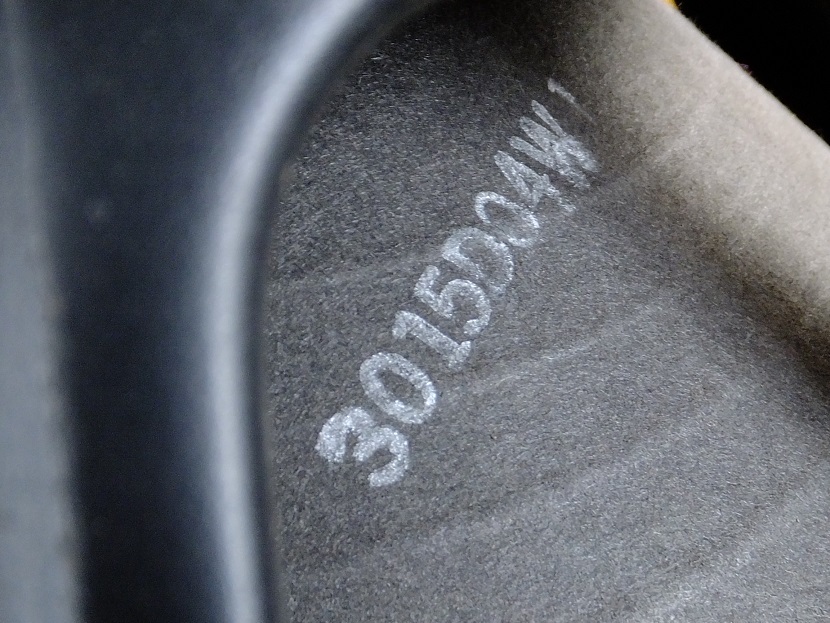

             コーン紙の印字も確認










               入力端子ラグのハンダ付け確認









             外したダストキャップは再利用しました











               インピーダンス簡易測定値は16.6Ωでした











              直流抵抗値は13Ωでした











              JBL2220Bボイスコイル断線修理が出来ました♪ ♪ ♪








by audiooyazi | 2019-04-23 19:48 | スピーカー修理

バイパス



         こんばんは








               JBL2220Bの断線箇所がみつかりました

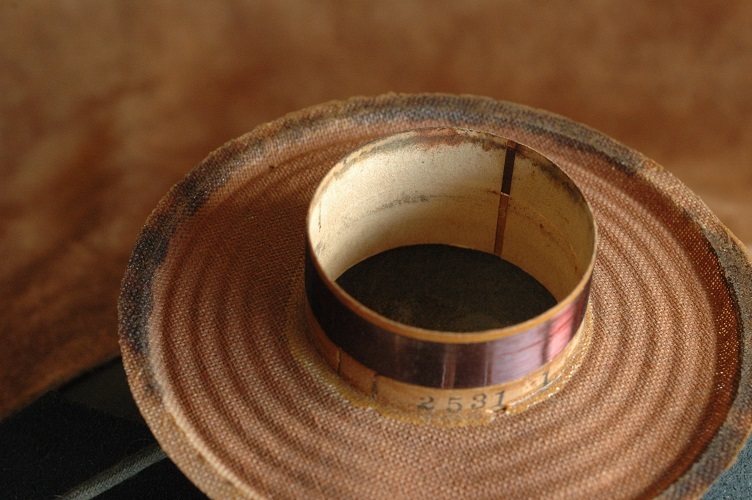

                コーン紙とボビン接合箇所の銅リボンが断線してました











               銅リボン断線箇所を接続することは困難なので

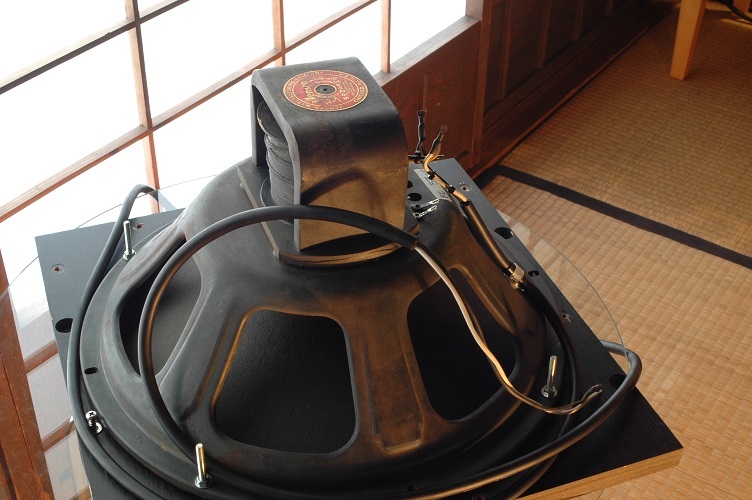

                   BELDEN8022を使って

                 ボビン外側をバイパスしました

                これで電流と振動に対して安定します










               次は組み立て作業です

               MATさん♪   遠路 ありがとうございました♪ ♪ ♪










by audiooyazi | 2019-04-22 19:43 | スピーカー修理

点検整備




            こんばんは







                午後はHORIさんのスタジオで音遊び






                左側L.F不調の原因は

                どうやらJBL2220Bボイスコイル断線と思われます

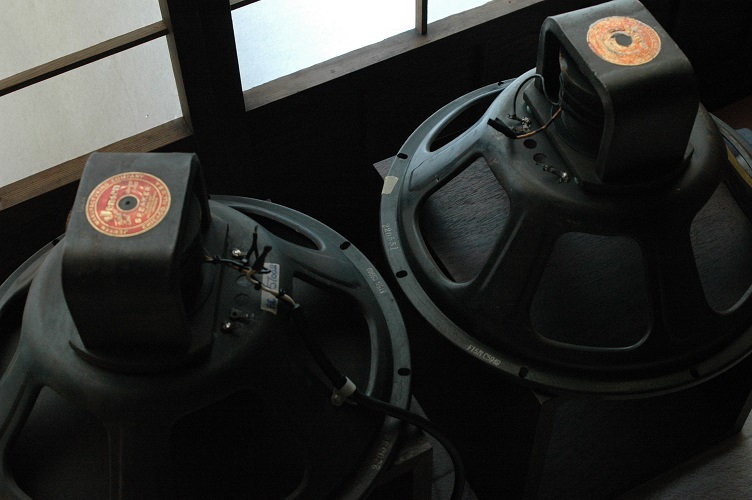

              埃を除去して 分解の準備を始めました






                HORIさん♪   ありがとうございました ♪ ♪ ♪








by audiooyazi | 2019-04-20 21:23 | スピーカー修理

ALTECベルエア



         こんばんは







             SPEAKER修理が出来ました ♪ ♪ ♪












by audiooyazi | 2019-04-09 23:45 | スピーカー修理

クロスオーバー




       こんばんは





              音が途切れる原因の一つは

            アッテネーター摺動部の接触不良でした

               清掃と注油を行いました





             それと 二つ目は

          内部配線のファストン端子が割れて

           接触不良を起こしていました

             端子を交換しました






                ALTECベルエアSPEAKERを修理しています

                 音が楽しみです ♪ ♪ ♪





by audiooyazi | 2019-04-05 19:43 | スピーカー修理

エッジ修理




          こんばんは






              ALTECベルエアスピーカー修理用の汎用ウレタンエッジが届きました

                   社外品ですが いい感じ







             サイズがぴったりです







               雪は朝から降り続いてます




              無事に接着完了

              次は クロスオーバーネットワーク修理です

              OKAMさん♪   遠路 ありがとうございました ♪ ♪ ♪





by audiooyazi | 2019-04-01 23:33 | スピーカー修理

点検整備





           こんばんは





              1970年代のスピーカー ALTEC ベルエア

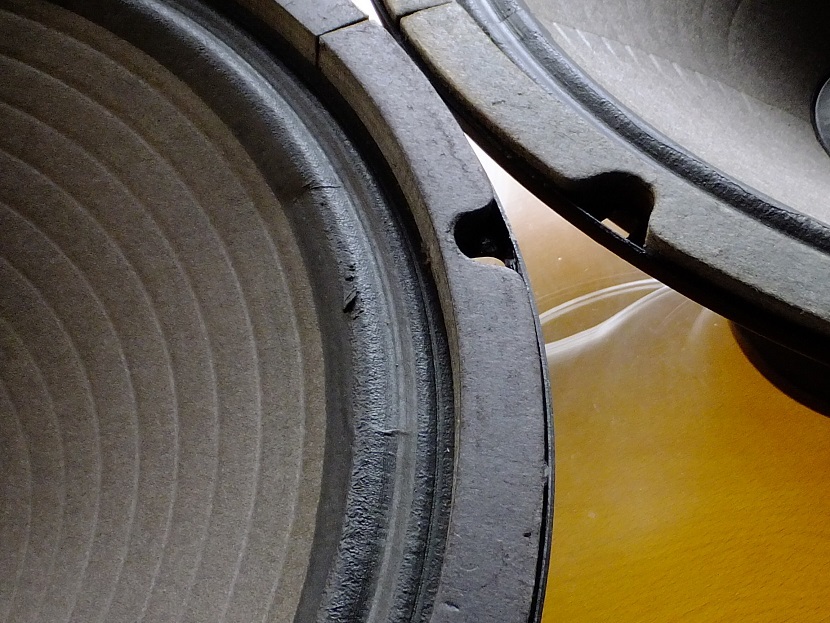

               1台のスピーカーエッジは過去に補修されてました

                 補修されてないほうのエッジはボロボロです






                クロスオーバーネットワークも不調です






               補修されていたエッジ材のウレタンを除去

                どうやら コーン紙は大丈夫です

                 よかった よかった!

               SHIMさん♪     遠路 ありがとうございました ♪ ♪ ♪










by audiooyazi | 2019-03-27 20:43 | スピーカー修理

簡易測定




      こんにちは

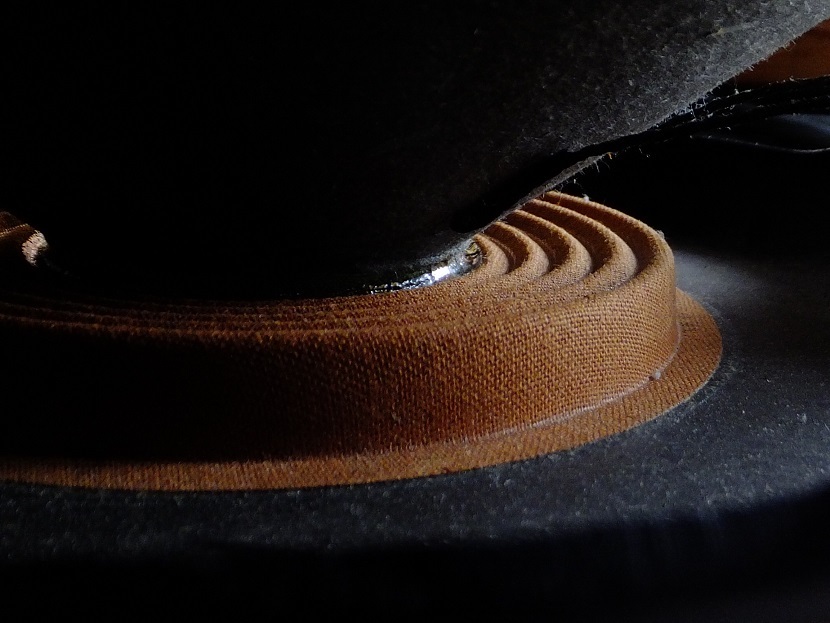

              古いウレタンを除去して

            5ミリ厚のフェルトを貼りました






           布専用のゴム系接着剤で貼りました






        内部配線材や圧着端子など

          いい感じでした







          簡易測定ですが

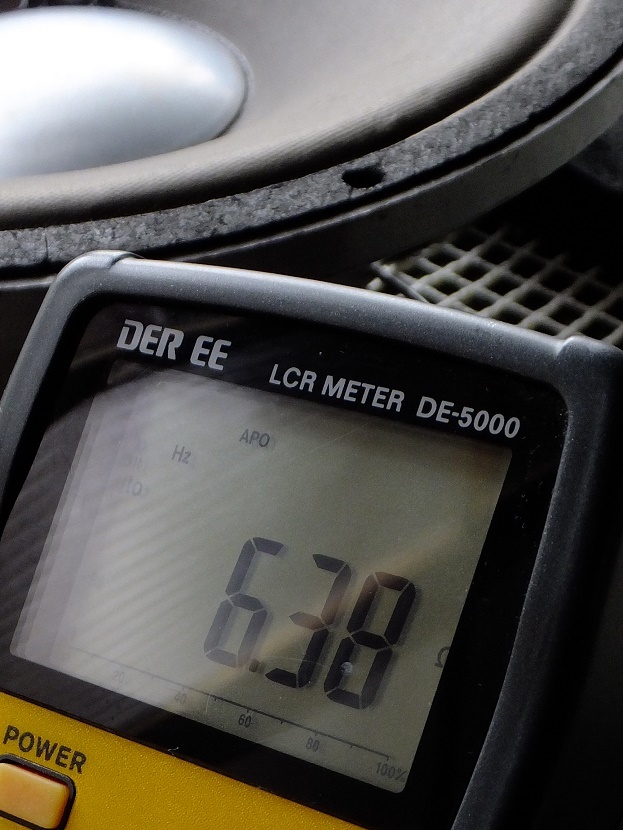

          直流抵抗 ≒5.6Ω





           インピーダンス ≒18Ω/1000Hz/2370Aホーン







     2台目の簡易測定値

     直流抵抗 ≒5.6Ω

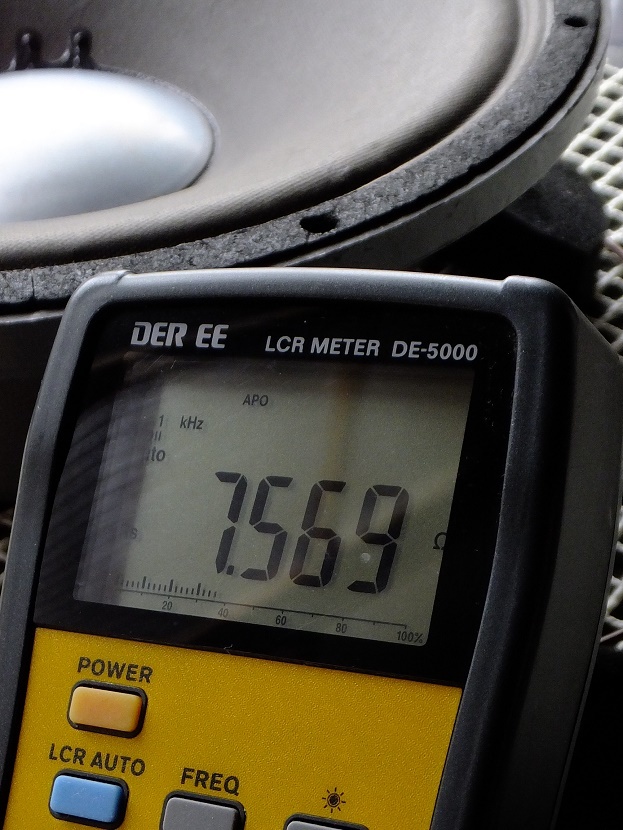

         インピーダンス ≒15.6Ω/1000Hz/2370Aホーン






        JBL2420の点検整備が出来ました♪ ♪ ♪








by audiooyazi | 2019-02-24 14:27 | スピーカー修理

フラム点検





         こんばんは







        ボイスコイル エッジ リード線 振動板

            全て問題ありません









       磁気回路とフラムのネジ頭を掃除











      2本目も ボイスコイル エッジ リード線 振動板

            問題ありません

             いい感じです









        磁気回路を掃除して

    フラムのネジ頭に付着したウレタンを除去









      2枚のフラムには少しばかり違いがありました






      次は ウレタンを除去したバックキャビティにフェルトを貼ります

              JBL2420を点検整備しています♪










by audiooyazi | 2019-02-23 21:00 | スピーカー修理

点検整備




           こんにちは








         JBL2420の点検整備を行ってます









         バックキャビティに貼り付けてあるスポンジウレタンが

           ボロボロになってフラムに付着していますが

              磁気回路の錆は全くありません

                  いい感じです








         2本目のJBL2420です







         こちらも同様にウレタンがフラムに付着しています

             磁気回路の錆はありません

               いい感じです







       それと バックキャビティ取り付けネジを外した後に

           不思議な金属が見つかりました










         金属加工時に発生した物と思われます









            次は フラムを外してボイスコイルや振動板を点検します

            TANIさん♪  遠路 ありがとうございました♪♪♪







by audiooyazi | 2019-02-23 11:13 | スピーカー修理
