クロスオーバーネットワーク



     こんにちは  こんばんは






      スプルース材の台は墨で黒くしました






                                  (31/12/2019撮影)


       雪は大晦日に一瞬降ったきりで積雪にはならず







      直列型2wayクロスオーバーネットワークを作ってます♪♪♪








by audiooyazi | 2020-01-03 20:20 | スピーカー

空芯コイル




     こんばんは






        真鍮M4高ナットを使って 松の板に空芯コイルを固定しました








      いい感じに確り固定できました








      2wayクロスオーバーネットワークを作ってます

      TANさん♪   遠路 ありがとうございました♪♪♪








by audiooyazi | 2019-12-27 21:09 | スピーカー

松とスプルース




        こんばんは








            北米のスプルース材と地元の松古材を使って

            クロスオーバーネットワークを作っています









        スプルース材は台に使います







          松古材は空芯コイルとATTを固定します







         次は穴加工です

         MATさん♪   遠路 ありがとうございました♪♪♪












by audiooyazi | 2019-12-16 20:12 | スピーカー

古き良きMADE IN USA




              こんばんは



古き良きMADE IN USA_e0193247_12381508.jpg



                今日届きました

            古き良き時代のアメリカ製中古部品です




古き良きMADE IN USA_e0193247_12383692.jpg


           クロスオーバーネットワーク用の空芯コイルは

             1960年代初頭の見事なものでした




古き良きMADE IN USA_e0193247_12382606.jpg


            大変お世話になり ありがとうございました♪♪♪





by audiooyazi | 2019-12-03 21:09 | スピーカー

ハーモニクス




            こんばんは





               励磁型スピーカー用2wayクロスオーバーの実験後

                  心地よい音の成分を考えました

                  励磁型スピーカーから聴こえる

                  生き生きした倍音と思われます

              MATさん♪  遠路 ありがとうございました♪♪♪








by audiooyazi | 2019-11-07 23:19 | スピーカー

部品追加




           こんばんは






                2wayクロスオーバーネットワークです





                 コイルとコンデンサーを追加します

             SUMさん♪  遠路 ありがとうございました♪♪♪





by audiooyazi | 2019-11-05 22:05 | スピーカー

実験中



         こんばんは

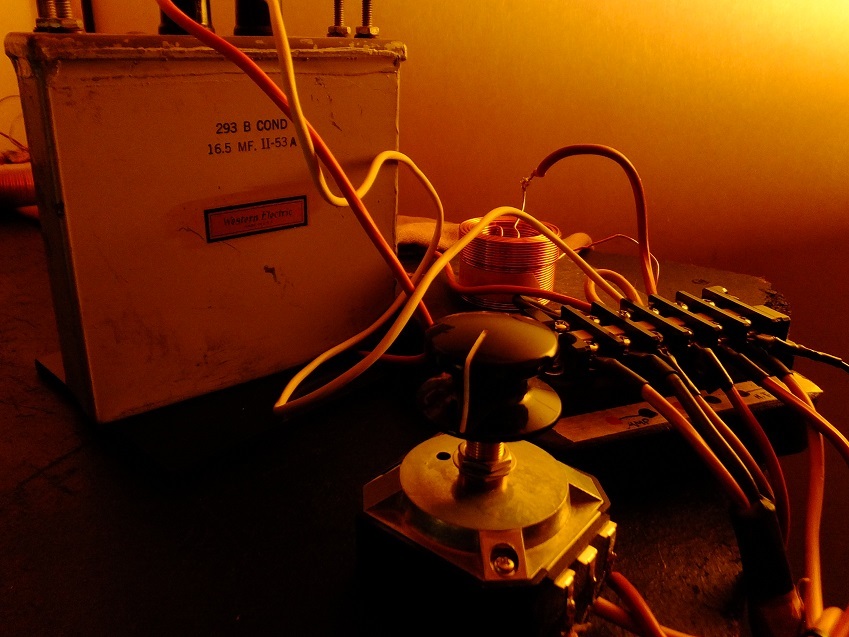

           励磁型スピーカー用2wayクロスオーバーネットワークの実験中

               入手したコンデンサの値ですが

              並列接続にして20~25mfdが目標です

             励磁型スピーカー遊び  本当に面白いですね♪♪♪






by audiooyazi | 2019-10-23 23:10 | スピーカー

確認




        こんばんは





                  追加したカットコアコイルとオイルコンデンサ

                      配線を結束しました





                    ハンダの確認







                      ネジ締めの確認







             2way直列型クロスオーバーに部品を追加しました ♪ ♪ ♪








by audiooyazi | 2019-09-17 19:17 | スピーカー

筐体穴あけ




          こんばんは







            端子台加工と筐体穴あけが出来ました








          追加部品のオイルコンデンサーとカットコアコイル

              筐体に確り固定できました






                      次は配線作業

            2way直列型クロスオーバーの部品追加をしています♪♪♪













by audiooyazi | 2019-09-15 19:29 | スピーカー

+ツイーターで遊ぶ




          こんにちは









                JBL2445Jは4吋純正フラムつき

                 周波数特性だけをみると

              20kHzまで無理なく再生すると思われます








               これまで実験していた+ツイーターは

          1吋ほどのピエゾ円盤に紙製コーンを接着しアルミニウム製ラッパを装着




              2445Jなのでかなり無理があると思いますが

             今日からは紙でラッパを作って+ツイーターの実験


                     今のところ

             励磁型2way+2445Jスピーカーから幸せを感じる音

               音溝遊び  本当に面白いですね ♪ ♪ ♪











by audiooyazi | 2019-09-13 12:36 | スピーカー
