給油チューブ



             こんばんは

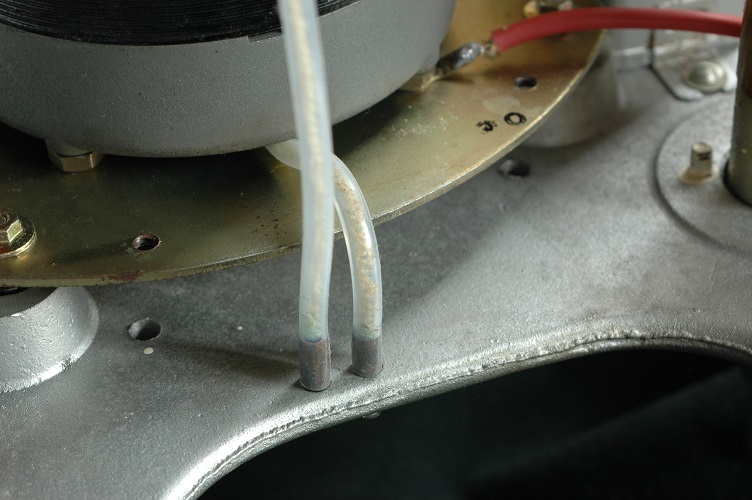

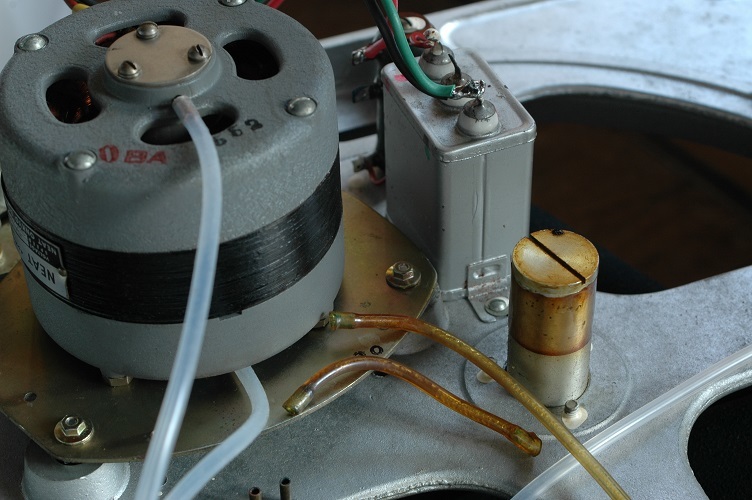

                硬化した給油チューブは柔軟なシリコンチューブに交換しました








               チューブ内部のフィラメントは大丈夫です







                  これでモーターの振動がフレームに伝わりにくくなりました







                  アイドラホイール位置の微調整も出来ました

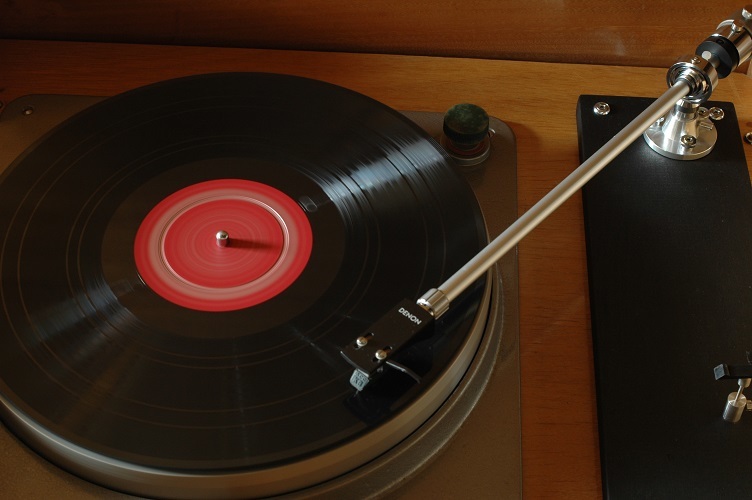

                 楽しみにしていた 音






                 FRENCH SUITE/WERNER EGK ライプツィヒゲヴァントハウス

                   1950年代の米盤で楽しみました♪

by audiooyazi | 2018-08-21 21:32 | プレーヤー修理

楽しみにしていた音



          こんばんは






                 フローティングサスペンションに

                        弾性体の簡易ダンパーを取り付けました







                  柔らかいウレタンですが 効果があります








                  楽しみにしていた 音






                  ♪   ♪   ♪   ♪   ♪   ♪   ♪   ♪   ♪







by audiooyazi | 2018-08-20 19:50 | プレーヤー修理

クロスワイヤー




            こんばんは







                 トーンアーム出力ケーブルはエナメル絶縁クロスワイヤーの同軸にしました








                出力端子はベーク板にスイッチクラフトRCAジャックを取り付けました

                  音が楽しみです♪♪♪





by audiooyazi | 2018-08-19 19:49 | プレーヤー修理

アームベース




           こんばんは




               1960年代の製材と思われる古材でアームベースを作りました

                  指で軽く打つと心地よく響きます





                亜麻仁油を塗布しました





                 アンダーハングの確認をして

                          いい感じです

                       次は 出力端子の製作と配線です♪




by audiooyazi | 2018-08-18 19:35 | プレーヤー修理

フローティングベースの加工



          こんばんは







          キャビネットに接触する可能性があるフローティングベースの1辺を2mmほど切断しました








                フローティングサスの引っ張り円錐コイルバネは まだ大丈夫です








                 ベースとキャビネットのクリアランスは十分あります





                確りとした円錐コイルバネのおかげで いい感じ

                  次は アームベースの製作です♪

by audiooyazi | 2018-08-17 20:45 | プレーヤー修理

針圧計




               こんばんは





               ステンレススチールのバネ板で針圧計を試作しました






                 試しに針圧3.0gをはかってみました






                正確ではありませんが0.5グラム刻みなら問題ないと思われます







                 次は もう少し精度アップです♪





by audiooyazi | 2018-08-16 20:36 | プレーヤー

防振対策



              こんばんは






                 3箇所のモーター防振ゴムは新品に交換できました






                  ネジ止めタイプなので高さと傾き微調整が楽に出来ました






                 被覆が硬化していた配線材は柔らかめの線材を使って部分的に交換

                       少し長めにしてモータ振動を伝わりにくくしました





                   次は キャビネット(フローティングベース)の補修調整です♪









by audiooyazi | 2018-08-15 20:43 | プレーヤー修理

清掃




こんばんは






                モーター軸受けは汚れてましたが消耗など問題ありませんでした








                  清掃と注油でいい感じになりました







                ローターとステータの隙間に硬いゴミが入り込んでいて時々異音が発生していましたが

                  清掃後は静かでスムースに回転するようになりました






                モーターの進相コンデンサの容量も問題ありません

                      いい感じです




                4段変速機構の劣化したグリスや汚れも清掃できました






                  次は 硬化したモーター配線材の交換です

                    NEATターンテーブルP-58Hを修理しています♪





by audiooyazi | 2018-08-14 20:03 | プレーヤー修理

精密切削と研磨




             こんばんは







                  接着剤が実用強度になりました








                精密切削と研磨は手作業で







                 はじめの大雑把削りの精度が出ていたので








                 3度目の研磨で 表面もいい感じに仕上がりました









                  楽しみにしていた 音溝遊び







                  エリオット・カーターを米盤で楽しみました







                   次は モーターの清掃点検と防振対策です

                    NEATターンテーブルP-58Hを修理しています♪







by audiooyazi | 2018-08-13 20:09 | プレーヤー修理

ゴム交換





              こんばんは







                  アイドラホイールのゴム交換をはじめました









                 硬度60~65の合成ゴムをざっと削って金属製ホイールに接着しました








                  明日の午後には実用強度に達します

                     次は 精密切削と研磨作業

                  NEATターンテーブルP-58Hを修理しています♪






by audiooyazi | 2018-08-12 20:45 | プレーヤー修理
